Mediengetrennte Magnetventile für Analysen- & Medizintechnik
Unsere OEM-Produkte werden nach den spezifischen Wünschen unserer Kunden angefertigt. Aus diesem Grund können wir Ihnen hier nur einen geringen Einblick in unsere Produktpalette bieten. Bitte nehmen Sie mit uns Kontakt auf, damit wir Ihnen auf Ihre Bedürfnisse angepasste Produkte anbieten können.
Produktübersicht
FV Serie
2/2-Wege ultra miniatur Magnetventil mit Medientrennung. Äußeren Abmessungen von nur 4,2 x 4,2 x 23,1mm.
- Nennweite: 0,4mm
- Arbeitsdruck Eingang: 0 - 1000mbar
FLV Serie
2/2-Wege ultra miniatur Magnetventil mit Medientrennung in bistabiler Ausführung. Äußeren Abmessungen von nur 4,2 x 4,2 x 23,1mm.
- Nennweite: 0,4mm
- Arbeitsdruck Eingang: 0 - 1000mbar
NV Serie
2/2-Wege ultra miniatur Magnetventil mit Medientrennung. Äußeren Abmessungen von nur Ø5,7 x 32,5mm (Höhe variiert je nach Fluidik-Anschluss).<br/>
- Nennweite: 0,4mm
- Arbeitsdruck Eingang: 0 - 1000mbar
NLV-Serie
2/2-Wege ultra miniatur Magnetventil mit Medientrennung in bistabiler Ausführung. Äußeren Abmessungen von nur Ø5,7 x 32,5mm (Höhe variiert je nach Fluidik-Anschluss).
- Nennweite: 0,4mm
- Arbeitsdruck Eingang: 0 - 1000mbar
SMV Serie
2/2-Wege Shape Memory Alloy Mikroventil (Ventile mit Mikroaktor aus Formgedächtnislegierung), auszeichnend durch äußerst kompakte Bauweise und dem Wegfall der typischen Geräuschentwicklung von Magnetventilen. Die Leistungsaufnahme liegt bei nur 0,3W.
- Nennweite: 0,4 - 0,8mm
- Arbeitsdruck Eingang: 0 - 2500mbar
- Low cost
KV Serie
2/2-Wege und 3/2-Wege miniatur Magnetventil mit Medientrennung in kompakter Bauweise zur flachen Montage.
- Nennweite: 0,8mm
- Arbeitsdruck Eingang: 0 - 1000mbar
EXAK Serie
2/2-Wege und 3/2-Wege miniatur Magnetventil mit Medientrennung und optimiertem Nachdrückeffekt (Pumpenvolumen).
- Nennweite: 0,8mm
- Arbeitsdruck Eingang: -400 - 1000mbar
EXAKN Serie
2/2-Wege und 3/2-Wege miniatur Magnetventil mit Medientrennung und optimiertem Nachdrückeffekt (Pumpenvolumen).
- Nennweite: 0,8mm
- Arbeitsdruck Eingang: -400 - 3000mbar
WTE Serie
2/2-Wege Magnetventil mit Medientrennung und hohem Vakuumbereich.
- Nennweite: 1,0mm
- Arbeitsdruck Eingang: -650 - 1000mbar
EXV Serie
2/2-Wege miniatur Magnetventil mit Medientrennung und Flanschanschluss.
- Nennweite: 1,0mm
- Arbeitsdruck Eingang: -200 - 2000mbar (Sondermodelle bis 6000mbar)
JTV Serie
2/2-Wege miniatur Magnetventil mit Medientrennung und Schlauchtüllen zur einfachen Integration in Schlauchsysteme.
- Nennweite: 1,2mm
- Arbeitsdruck Eingang: 0 - 800mbar
STV Serie
2/2-Wege Magnetventil mit Medientrennung in kleiner Ausführung mit einer großen Auswahl an Materialien und Anschlüssen.<br/>
- Nennweite: 1,0 - 1,2mm
- Arbeitsdruck Eingang: -500 - 2000mbar
CTV Serie
2/2-Wege und 3/2-Wege miniatur Magnetventil mit Medientrennung.
- Nennweite: 1,0 - 1,6mm
- Arbeitsdruck Eingang: -500 - 2000 mbar (Sondermodelle bis 6000 mbar)
RVA / RVB Serie
2/2-Wege und 3/2-Wege Magnetventil mit Medientrennung - Wippenmechanismus. Optional lässt sich eine Elektronik zur Reduzierung der Haltespannung im Ventilgehäuse integrieren.<br/>
- Nennweite: 0,8mm und 1,6mm
- Arbeitsdruck Eingang: -950 - 2000mbar
- Arbeitsdruck Eingang: -950 - 2000 mbar (bis 6000 mbar bei 0,8mm Nennweite (DN))
WTA / XTA Serie
2/2-Wege Magnetventil mit Medientrennung und Spule mit Gehäuse oder ohne zur Kostenoptimierung. Im Gehäuse kann eine Elektronik zur Optimierung integriert werden.
- Nennweite: 1,2 - 2,0mm
- Arbeitsdruck Eingang: -500 - 2000 mbar (Sondermodelle bis 6000 mbar)
WTB Serie
3/2-Wege Magnetventil mit Medientrennung und Spule mit Gehäuse oder ohne zur Kostenoptimierung. Im Gehäuse kann eine Elektronik zur Optimierung integriert werden.
- Nennweite: 1,2 - 2,0mm
- Arbeitsdruck Eingang: 0 - 2000 mbar (Sondermodelle bis 6000 mbar)
WLB Serie
2/2-Wege und 3/2-Wege Magnetventil mit Medientrennung in bistabiler Ausfürhung.
- Nennweite: 2,0mm
- Arbeitsdruck Eingang: -900 - 2000mbar
MTV Serie
2/2-Wege und 3/2-Wege Magnetventil mit Medientrennung und einer großen Auswahl an Materialien und Anschlüssen.
- Nennweite: 0,8 - 2,0mm
- Arbeitsdruck Eingang: -1000 - 2000 mbar (Sondermodelle bis 6000 mbar)

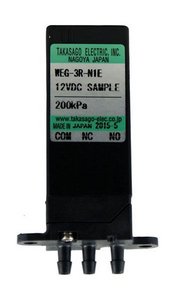

WEG Serie
2/2-Wege und 3/2-Wege Magnetventil mit Medientrennung - geringerer Nachdrückeffekt.<br/>
- 2,0mm
- Arbeitsdruck Eingang: -900 - 2000 mbar
MCV Serie
2/2-Wege Magnetventil mit Medientrennung.
- Nennweite: 2,0mm
- Arbeitsdruck Eingang: -270 - 1000mbar
MLV Serie
2/2-Wege und 3/2-Wege Magnetventil mit Medientrennung und einer großen Auswahl an Materialien und Anschlüssen.
- Nennweite: 2,5mm
- Arbeitsdruck Eingang: -400 - 2000mbar
ACV Serie
2/2-Wege Magnetventil mit Medientrennung und Schlauchtüllen zur einfachen Integration in Schlauchsysteme.
- Nennweite: 3,0mm
- Arbeitsdruck Eingang: -550 - 1000mbar
YTV Serie
2/2-Wege Magnetventil mit Medientrennung und hohem Vakuumbereich.
- Nennweite: 3,0mm
- Arbeitsdruck Eingang: -1000 - 1500mbar
WBV Serie
2/2-Wege normal geschlossen mit Medientrennung - für Dialysemaschinen.
- 4,0mm
- Arbeitsdruck Eingang: -900 - 3000 mbar
- Medientemperatur bis 95°C im Standard
NPV-Serie
2/2-Wege Proportional-Magnetventil mit Medientrennung. Mit diesem Ventil können Sie den Durchfluss in Ihrer Anwendung steuern.
- Nennweite: 4,0mm
- Arbeitsdruck Eingang: 0 - 1000mbar
NRV-Serie
2/2-Wege und 3/2-Wege Magnetventil mit Medientrennung. Durch eine breite Auswahl an Materialien und Anschlüssen kann dieses Ventil in vielen Anwendungen mit großen Durchflüssen eingesetzt werden.
- Nennweite: 4,0 - 6,0mm
- Arbeitsdruck Eingang: -900 - 2000mbar
PKV Serie
2/2-Wege und 3/2-Wege Magnetventil mit Medientrennung. Diverse Ventilkörper aus PEEK bieten eine einfache und kostengünstige Vielfalt zur einfachen Integration.
- Nennweite: 4,0 - 6,0mm
- Arbeitsdruck Eingang: -900 - 2000mbar
HTV Serie
2/2-Wege Magnetventil mit Medientrennung und einer Nennweite von 10,0mm in PTFE.
- Nennweite: 10,0mm
- Arbeitsdruck Eingang: -900 - 1000mbar
Magnetventile mit Trennmembran werden überwiegend in der Analysen- & Medizintechnik eingesetzt. Bei Anwendungen mit aggressiven Flüssigkeiten oder auch Gasen werden die medienberührenden Materialien auf die Trennmembran, dem Kunststoff-Ventilgehäuse und ggf. einer Dichtung begrenzt, wodurch eine hohe Beständigkeit erreicht wird. Aufgrund dieser Medientrennung von den Antriebsteilen des Ventils wird weiterhin das Innenvolumen deutlich verringert. Weitere Informationen zum Aufbau finden Sie bei den technischen Informationen zu mediengetrennten Magnetventilen.
Standardlösungen und kundenspezifische Anpassung der Magnetventile mit Trennmembran
Durch den Einsatz von hochwertigen Materialien, robusten Ventildesigns und durch das Testen jedes Ventils vor Auslieferung erreichen wir mit unseren Partnern eine hohe Lebensdauer und Zuverlässigkeit. Bei der Entwicklung der Ventile fließt die Erfahrung jahrzehntelanger Entwicklung und Optimierung für anspruchsvolle Anwendungen ein, sodass beispielsweise eine gute Spülbarkeit und ein geringes Innenvolumen erreicht wird.
Lösungen, angepasst an die Anforderungen und Spezifikationen individueller Systeme, ermöglichen den Einsatz dieser mediengetrennten Magnetventile bei einer Vielzahl an Geräten. Die meisten Ventilserien sind als 3/2-Wege, 2/2-Wege normal geschlossen und 2/2-Wege normal geöffneten Versionen verfügbar. Eine breite Auswahl an Fluidik-Anschlüssen, wie beispielswiese Gewinde, Schlauchtüllen oder Flansch ist je nach Ventilserie verfügbar. Mit unseren Partnern passen wir die Ventilserien nach Kundenwunsch in Form eines Baukastensystems an, sodass aus den einzelnen Ventilserien bereits über fünftausend kundenspezifische Lösungen entwickelt wurden. Einige dieser Optimierungsmöglichkeiten sind beispielsweise:
- Anpassung der medienberührenden Materialien
- Anpassung der Fluidik-Anschlüsse
- Optimierung des Innenvolumens
- Optimierung des Pumpenvolumens / Nachdrückeffekts
- Anpassung des Umgebungs- und/oder Mediumtemperaturbereichs
Durch den Einsatz einer Haltespannung kann die Leistungsaufnahme wie auch die Wärmeentwicklung der Ventile verringert werden. Um diesen Effekt vollständig zu minimieren, bieten wir Ventilserien mit bistabilem Magnet an.
Mediengetrennte Magnetventile in der Microfluidic
Die kompakte Bauweise der Mikroventile ermöglicht den Einsatz in der Microfluidic, wie beispielsweise auf Chips oder in Handheld-Geräten. Die hier typischen Nennweiten von 0,4mm und 0,8mm, sowie hochwertige Materialien wie PEEK und FFKM ermöglichen die Minimierung bereits bekannter Lösungen und neue Entwicklungen.
Module aus Pumpen & Ventile als Komplettlösung
Mit unseren Partnern bieten wir unseren Kunden Komplettlösungen als Ventilblöcke oder auch Module aus Pumpen und Ventilen an. Dies ermöglicht den einfachen Einsatz einer getesteten Fluidik-Einheit im Fertigungsprozess unserer Kunden. Erfahren Sie mehr zu den Modulen aus Ventilen & Pumpen.
