STV Serie - Mediengetrenntes Magnetventil
Nennweite 1,0 - 1,2mm (DN)
Beschreibung

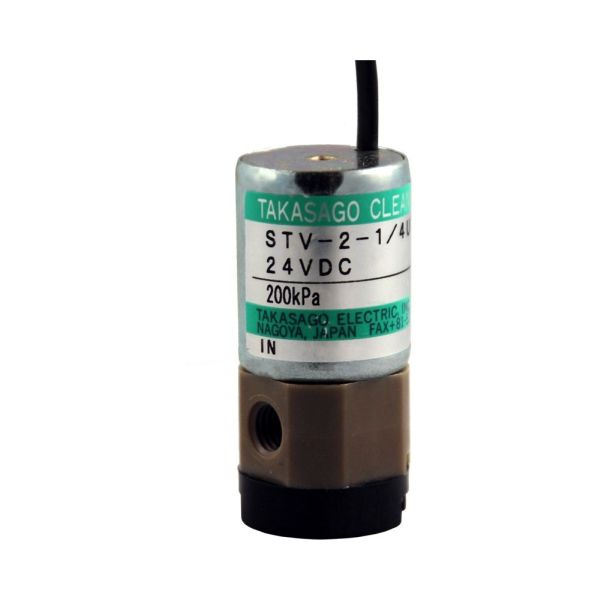

2/2-Wege Magnetventile mit Medientrennung.
Eine große Auswahl an medienberührenden Materialien und Anschlussmöglichkeiten ermöglicht ein breites Einsatzgebiet.
Für diese Serie ist unter anderem eine 2/2-Wege-Version mit Push-In Fittingen verfügbar. Diese Anschlüsse erlauben PTFE oder PFA Schläuche mit einem Außendurchmesser von 2,0 mm.
Spezifikationen
Typ
|
2/2-Wege normal geschlossen 2/2-Wege normal offen |
Nennweite
|
1,0 - 1,2 mm (DN)
|
Anschluss
|

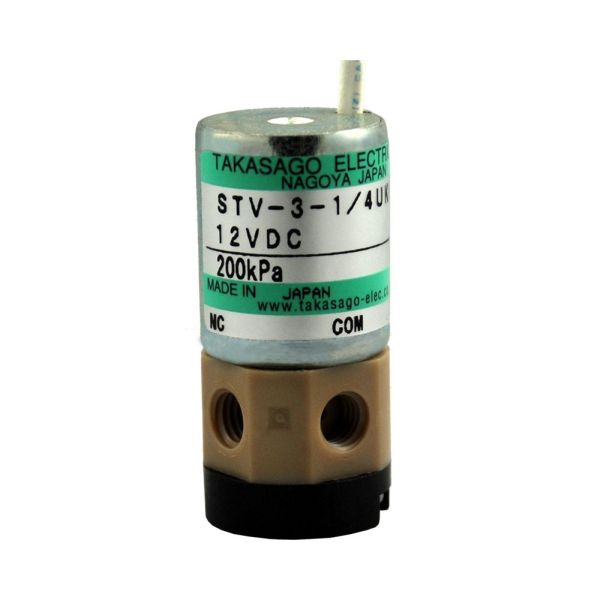

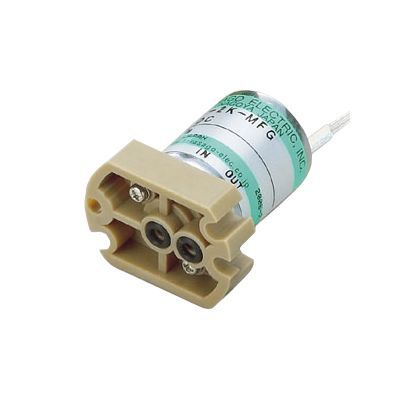

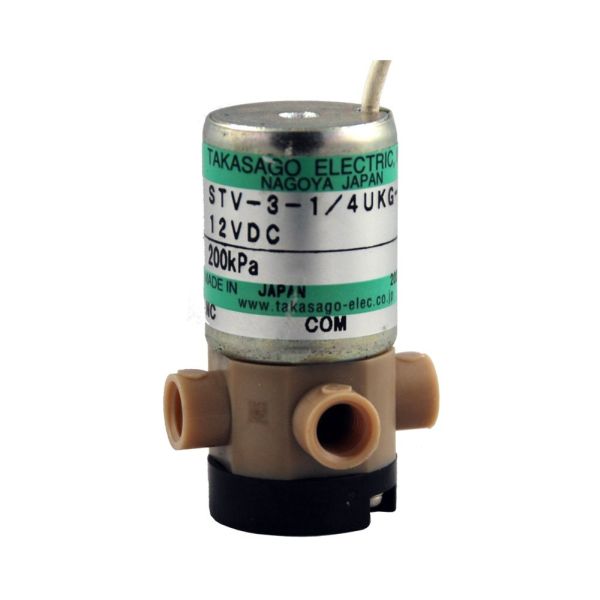

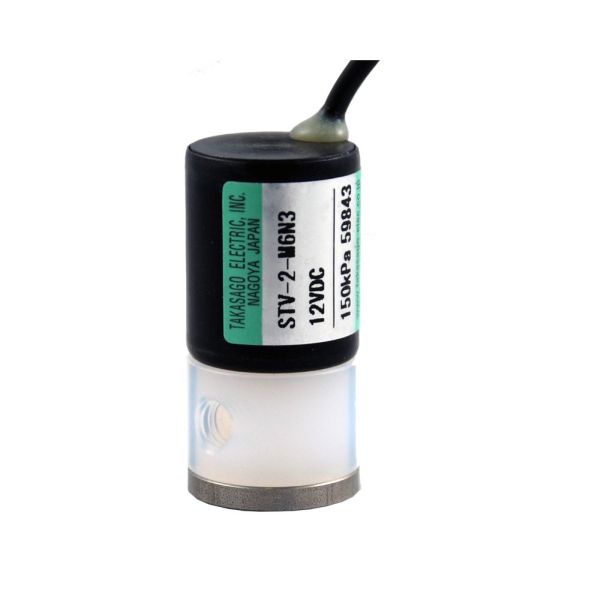

M6 | 1/4-28UNF | Push-In | Schlauchtüllen | Flansch | Push-In Fittinge (bei 2/2-Wege)
|
Betriebsspannung
|
12 VDC | 24 VDC andere Spannungen auf Anfrage |
Druckbereich
|
Eingang: -900 - 2000 mbar Ausgang (NC | NO): 0 - 500 mbar |
Membranwerkstoff
|

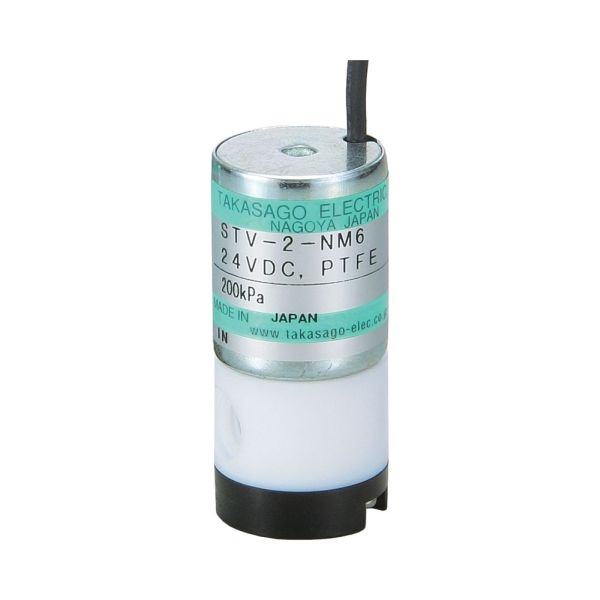

PTFE
|
Gehäusewerkstoff
|
PEEK | PPS | PTFE | POM
|
Dichtwerkstoff Soft-Seal
|
PTFE | Perfluoroelastomer (FFKM) | FPM
|
Weitere medienberührende Materialien
|
PTFE | Keramik - AL2O3 bei 3/2-Wege
|
Medientemperatur
|
0 - 50°C (höhre Temperaturen auf Anfrage)
|
Umgebungstemperatur
|
0 - 50°C (höhre Temperaturen auf Anfrage)
|
Leistungsaufnahme
|
1,7 - 2,9W (je nach Modell) |
Betriebsart
|
100% ED
|
Einbaulage
|
Beliebig
|
Medien
|
Beständig gegen neutrale und aggressive Flüssigkeiten / Gase (siehe Beständigkeitslisten) |
Abmessungen
|
Ø20,0 x 42,5 mm
|
Anpassbar an kundenspezifische Anforderungen (Beispielsweise höherer Druckbereich, andere Betriebsart, höherer Temperaturbereich, andere Betriebsspannung, andere Anschlüsse, …)

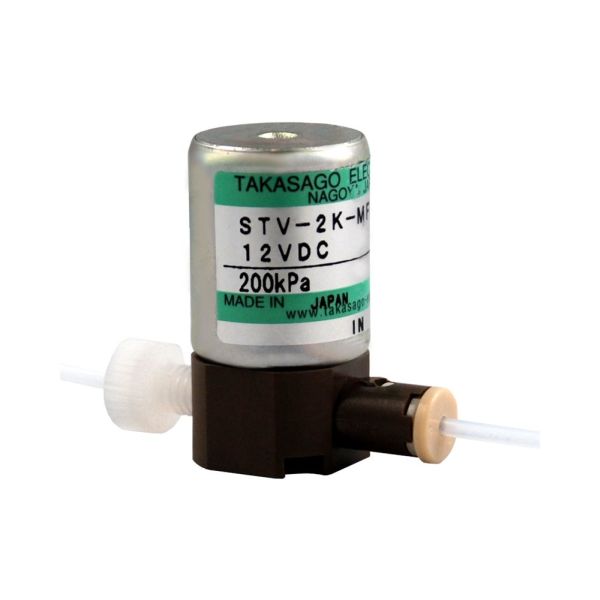

STV Serie Push-In Anschlüsse
Einige Modelle dieser Ventilreihe sind auch mit Push-In Anschlüssen direkt am Ventilkörper verfügbar. Lesen Sie mehr bei den technischen Informationen zu den Push-In Anschlüssen.
Downloads
STV Serie Datenblatt 274 KB
