PKV Serie - Mediengetrenntes Magnetventil

Nennweite 4,0 - 6,0mm (DN)

PKV Ventil Serie
PKV 3-Wege Ventil PPS
PKV 2-Wege Ventil Schlauchanschlüsse
PKV 3-Wege Ventil Gewindeanschlüsse

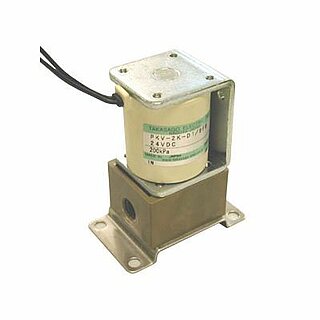

PKV 2-Wege Ventil Gewindeanschlüsse mit Montageplatte
PKV 3-Wege Ventil PTFE

Beschreibung

2/2-Wege und 3/2-Wege Magnetventile mit Medientrennung mit großer Nennweite.

Eine große Auswahl an Anschlussmöglichkeiten ermöglicht eine einfache Integration in Fluidiksysteme.

Spezifikationen

Typ
2/2-Wege normal geschlossen
2/2-Wege normal offen
3/2-Wege
Nennweite
4,0 - 6,0mm (DN)
Anschluss
Rc1/8 | Rc1/4 | 1/8-27NPT | 1/4-18NPT | Schlauchtüllen
Betriebsspannung
12 VDC | 24 VDC
andere Spannungen auf Anfrage
Druckbereich
Eingang: -900 - 2000 mbar
Ausgang (NC | NO): 0 - 500 mbar
Membranwerkstoff
PTFE
Gehäusewerkstoff
PTFE | PEEK | PPS | HPVC
Dichtwerkstoff Soft-Seal
Perfluoroelastomer (FFKM) | FPM | EPDM
Weitere medienberührende Materialien
PTFE | PCTFE | Keramik - AL2O3 (bei 3/2-Wege)
Medientemperatur
5 - 60°C
Umgebungstemperatur
5 - 40°C
Leistungsaufnahme
6,0 - 10,0 W
(je nach Modell)
Betriebsart
100% ED
Einbaulage
Beliebig
Medien
Beständig gegen neutrale und aggressive Flüssigkeiten / Gase
(siehe Beständigkeitslisten)
Abmessungen
40,0 x 42,0 x 71,0 - 85,3 mm

Anpassbar an kundenspezifische Anforderungen (Beispielsweise höherer Druckbereich, andere Betriebsart, höherer Temperaturbereich, andere Betriebsspannung, andere Anschlüsse, …)
