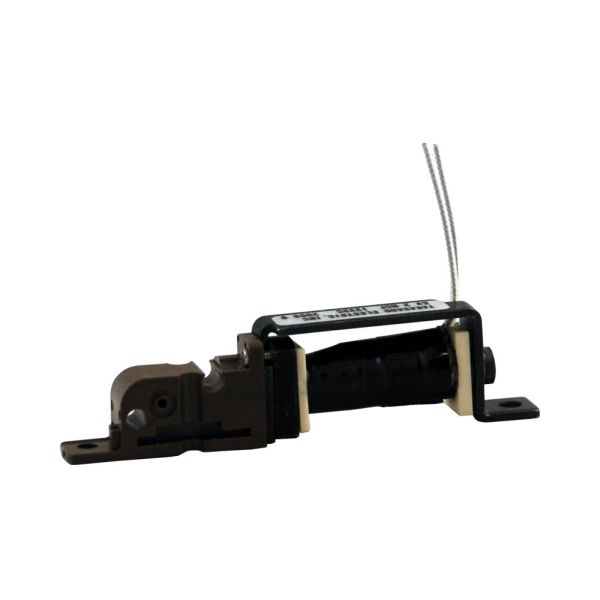

KV Serie - Mediengetrenntes Magnetventil nur 6mm breites Rastermaß
Nennweite 0,8mm (DN)
Beschreibung
2/2-Wege und 3/2-Wege Miniatur-Magnetventile mit Medientrennung.
Mit DN 0,8 mm und einer Breite von nur 6 mm lassen sich diese Ventile in kompakter Bauweise in Reihe integrieren.

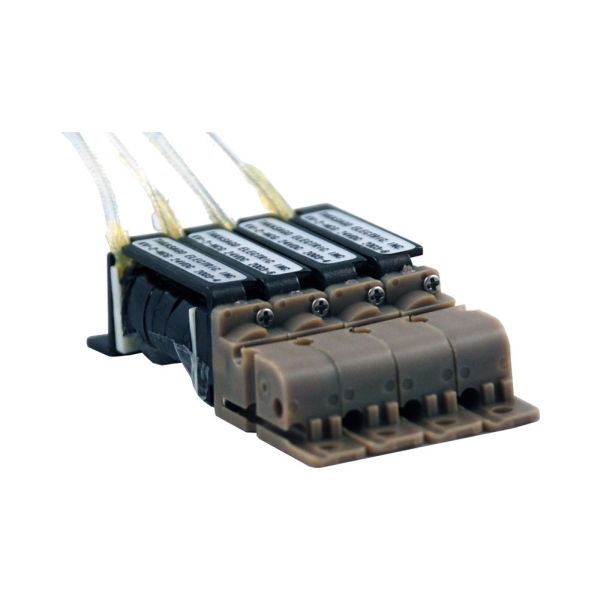

Eine erhebliche Verkürzung des Strömungswegs zwischen den Anschlüssen und eine Reduzierung des Einbauraums wird durch die Integration auf einem Ventilblock ermöglicht.
Das Innenvolumen beträgt nur 10 Mikroliter an den Ein- und Ausgängen.
Spezifikationen
Typ
|
2/2-Wege normal geschlossen 3/2-Wege |
Nennweite
|
0,8 mm (DN)
|
Anschluss
|
Flansch
|
Betriebsspannung
|
12 VDC | 24 VDC andere Spannungen auf Anfrage |
Druckbereich
|
Eingang: 0 - 1000 mbar Ausgang (NC, NO): 0 - 500 mbar |
Membranwerkstoff
|
Perfluoroelastomer (FFKM) | FPM
|
Gehäusewerkstoff
|
PEEK | PPS
|
Medientemperatur
|
10 - 50°C
|
Umgebungstemperatur
|
10 - 40°C
|
Leistungsaufnahme
|
1,8W
|
Betriebsart
|
100% ED
|
Einbaulage
|
Beliebig
|
Medien
|
Beständig gegen neutrale und aggressive Flüssigkeiten / Gase (siehe Beständigkeitslisten) |
Abmessungen (je nach Modell) |
6,0 x 50,0 mm
|
Anpassbar an kundenspezifische Anforderungen (Beispielsweise höherer Druckbereich, andere Betriebsart, höherer Temperaturbereich, andere Betriebsspannung, andere Anschlüsse, …)
