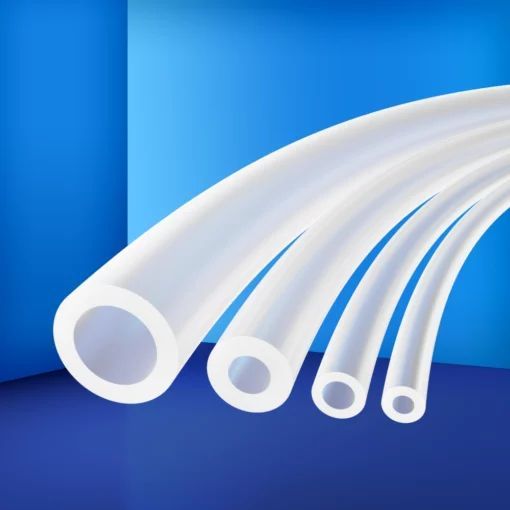

TPE 121 Schläuche mit Shore-A 54 für Schlauchpumpen und Quetschventile
USP Class VI Zulassung, Fertigung im Reinraum gemäß ISO 10993-5 und ISO 10993-4 Norm.
Beschreibung
Diese Schlauchserie aus thermoplastischem Elastomer (TPE) wurde speziell für die Verwendung in Schlauchpumpen und Schlauchquetschventilen entwickelt.
Mit einer Härte von Shore-A 54 bieten diese Schläuche eine sehr hohe Flexibilität. Weiterhin zeichnet sich das Schlauchmaterial durch eine geringe Gas- und Sauerstoffdurchlässigkeit sowie einer sehr geringen Extrahierbarkeit und Auslaugbarkeit aus.
Der Temperaturbereich liegt zwischen -50 °C und 121 °C.
Diese Schläuche können durch Autoklav, Ethylenoxid oder Elektronenstrahl sterilisiert werden.
Diese TPE-Schläuche sind frei von PVC, DEHP und anderen Weichmachern und bieten eine gute Alternative zu Silikonschläuchen.
Das Schlauchmaterial ist schweißbar und lässt sich daher optimal für kundenspezifische Schlauchsets, Schlauch-Assemblies oder auch Single-Use Assemblies verwenden.
Zulassungen und Normen
Aufgrund der USP Class VI Zulassung wird dieser Schlauch unter anderem in pharmazeutischen-, Bioverarbeitungs- und Life-Science Anwendungen eingesetzt.
Gefertigt wird der Schlauch im Reinraum gemäß ISO 10993-5 und ISO 10993-4 Norm.
Test-Daten der TPE-121 Schläuche
Artikel Nr,
|
ID / OD / WALL
|
Primary Failure 2022 (bar) |
Working Pressure (bar) (MAWP)=3X safety factor |
Operating Pressure (bar) (MAOP)=4X safety factor |
kleinster Biegeradius (mm) (ohne Unterstützung) |
|---|---|---|---|---|---|
TPE121- 4mm-6mm
|
4mm / 6mm / 1mm
|
3,22
|
1,07
|
0,81
|
7,87
|
TPE121-,5-1,5
|
1/32" / 3/32" / 1/32"
|
8,35
|
2,78
|
2,09
|
1,52
|
TPE121-1-2
|
1/16" / 1/8" / 1/32"
|
5,64
|
1,88
|
1,41
|
3,3
|
TPE121-1-3
|
1/16" / 3/16" / 1/16"
|
8,12
|
2,71
|
2,03
|
2,54
|
TPE121-1,5-2,5
|
3/32"/ 5/32" / 1/32"
|
4,14
|
1,38
|
1,04
|
4,83
|
TPE121-2-3
|
1/8" / 3/16" / 1/32"
|
3,17
|
1,06
|
0,79
|
7,62
|
TPE121-2-4
|
1/8" / 1/4" / 1/16"
|
5,23
|
1,74
|
1,31
|
5,08
|
TPE121-3-4
|
3/16" / 1/4" / 1/32"
|
2,43
|
0,81
|
0,61
|
15,24
|
TPE121-3-5
|
3/16" / 5/16" /1/16"
|
3,8
|
1,27
|
0,95
|
7,87
|
TPE121-3-6
|
3/16" / 3/8" / 3/32"
|
5,26
|
1,75
|
1,32
|
7,62
|
TPE121-4-6
|
1/4" / 3/8" /1/16"
|
2,92
|
0,97
|
0,73
|
20,32
|
TPE121-4-7
|
1/4" / 7/16" / 3/32"
|
4,11
|
1,37
|
1,03
|
7,62
|
TPE121-4-8
|
1/4" / 1/2" / 1/8"
|
4,77
|
1,59
|
1,19
|
7,62
|
TPE121-5-7
|
5/16" / 7/16" / 1/16"
|
2,46
|
0,82
|
0,62
|
25,4
|
TPE121-6-8
|
3/8" / 1/2" / 1/16"
|
2,3
|
0,77
|
0,58
|
58,42
|
TPE121-6-10
|
3/8" / 5/8" / 1/8"
|
3,55
|
1,18
|
0,89
|
19,05
|
TPE121-8-12
|
1/2" / 3/4" / 1/8"
|
2,87
|
0,96
|
0,72
|
33,02
|
TPE121-10-14
|
5/8" / 7/8" / 1/8"
|
2,4
|
0,8
|
0,6
|
45,72
|
TPE121-12-16
|
3/4" / 1" / 1/8"
|
2,21
|
0,74
|
0,55
|
58,42
|
TPE121-16-20
|
1" / 1 1/4" / 1/8"
|
1,67
|
0,56
|
0,42
|
127
|
TPE-121 Schläuche im Onlineshop
Wir bieten die TPE 121-Schläuche in unserem Onlineshop in Abnahmemengen von 15m an. Benötigen Sie größere Mengen oder haben Interesse an vorgefertigten Schlauchsets mit Verbindern, dann freuen wir uns auf Ihre Anfrage.
