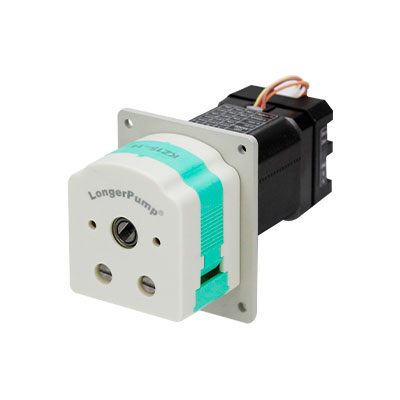

Präzise Schlauchpumpe mit bis zu 2 Kanälen und 400 rpm
Hohe Präzision, dank Schrittmotorsteuerung 0,1rpm bis 400rpm
Beschreibung
- Version SC01: Kommunikationssteuerung der Pumpe über RS485-Schnittstelle mit Unterstützung von Modbus RTU zur einfachen Systemintegration
- Version SE01: Flexible Pumpensteuerung über digitale, analoge und Puls-Signale für vielseitige Anwendungen und einfache Systemintegration
- Bis zu 42ml/min bei 3,2mm ID-Schlauch.
- Pumpenkopf mit einem (KZ15-14) oder 2 Kanälen (KZ10-24) aus POM oder PVDF.
- Passende Schläuche:
- 1 Kanal: ≤ 3,2 mm x 1,6 mm (ID x WT)
- 2 Kanäle: ≤ 3,17 mm x 0,86 mm (ID x WT)
Spezifikationen
Parameter
|
TX00-SE01 + KZ10/KZ15
|
TX00-SC01 + KZ10/KZ15
|
|---|---|---|
Pumpendrehzahl
|
0–100 U/min (T100) 0–400 U/min (T400) |
0–100 U/min (T100) 0–400 U/min (T400) |
Rollen
|
4
|
4
|
Drehzahlauflösung
|
0.1 U/min
|
Modbus RTU: 0,01 U/min / Longer OEM-Protokoll: 0,1 U/min
|
Drehrichtungssteuerung
|
Steuerung über Schaltsignal (potentialfreier Kontakt); Trigger-Modus konfigurierbar (Level oder Puls); Standard: Level-Trigger; Kontakt offen = Rechtslauf, Kontakt geschlossen = Linkslauf
|
Steuerung über RS485-Kommunikationsbefehle
|
Start/Stopp-Steuerung
|
Steuerung über Schaltsignal (potentialfreier Kontakt); Trigger-Modus konfigurierbar (Level oder Puls); Standard: Level-Trigger; Kontakt offen = Start, Kontakt geschlossen = Stopp
|
Steuerung über RS485-Kommunikationsbefehle
|
Steuerfunktionen
|
–
|
Steuerung von Drehzahl, Start/Stopp, Drehrichtung und Priming-Funktion (Volllast) über Kommunikationsbefehle; Power-Up-Status konfigurierbar
|
DIP-Schalter – Drehzahleinstellung
|
0–100 U/min; jede DIP-Position entspricht 5 U/min
|
0–100 U/min; jede DIP-Position entspricht 5 U/min
|
Externe Drehzahlsignale
|
4–20 mA, 0–5 V, 0–10 V, 0–10 kHz; Signal-/Drehzahl-Zuordnung per Kommunikationsbefehl konfigurierbar
|
–
|
Kommunikationsschnittstelle
|
–
|
RS485
|
Kommunikationsparameter
|
–
|
Baudrate: 1200 / 9600 / 19200 / 115200 bps; Parität: Keine / Gerade; Pumpenadresse: 1–32; Stoppbit: 1 Bit
|
Ausgang
|
DC 5 V / 10 mA
|
DC 5 V / 10 mA
|
Stromversorgung
|
DC 24 V / 8 W
|
DC 24 V / 8 W
|
Abmessungen (L × B × H)
|
110 × 60 × 69 mm
|
110 × 60 × 69 mm
|
Montageart
|
Frontplattenmontage
|
Frontplattenmontage
|
Betriebsbedingungen
|
Temperatur: 0–40 °C; relative Luftfeuchte < 80 %
|
Temperatur: 0–40 °C; relative Luftfeuchte < 80 %
|
Gewicht
|
0,54 kg
|
0,54 kg
|
Passende Schläuche
Max Speed
|
Pump Head
|
Tubings
|
Max Flow Rate(mL/min)
|
|---|---|---|---|
100rpm
|
KZ10
|
ID≤3.17mm，W.T. : 0.86mm
|
23
|
100rpm
|
KZ15
|
13#，14#，19#，16#
|
42
|
400rpm
|
KZ10
|
ID≤3.17mm，W.T. : 0.86mm
|
92
|
400rpm
|
KZ15
|
13#，14#，19#，16#
|
168
|

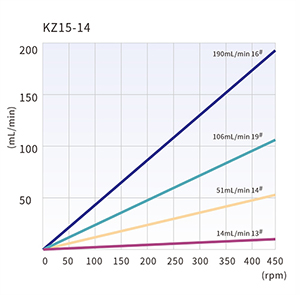

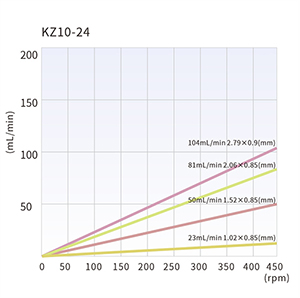

Förderraten

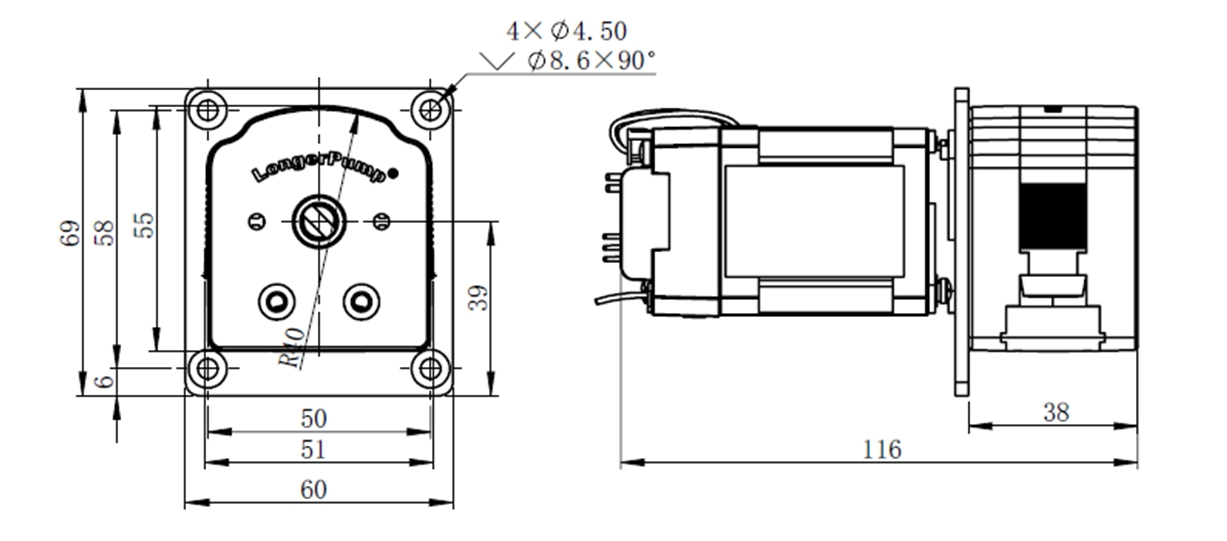

Abmessungen
