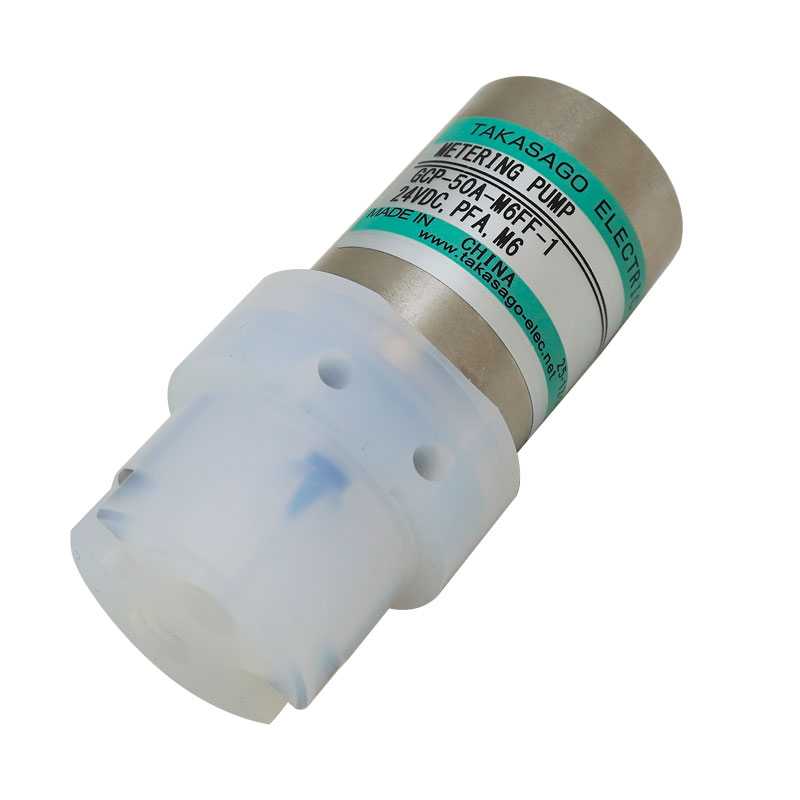

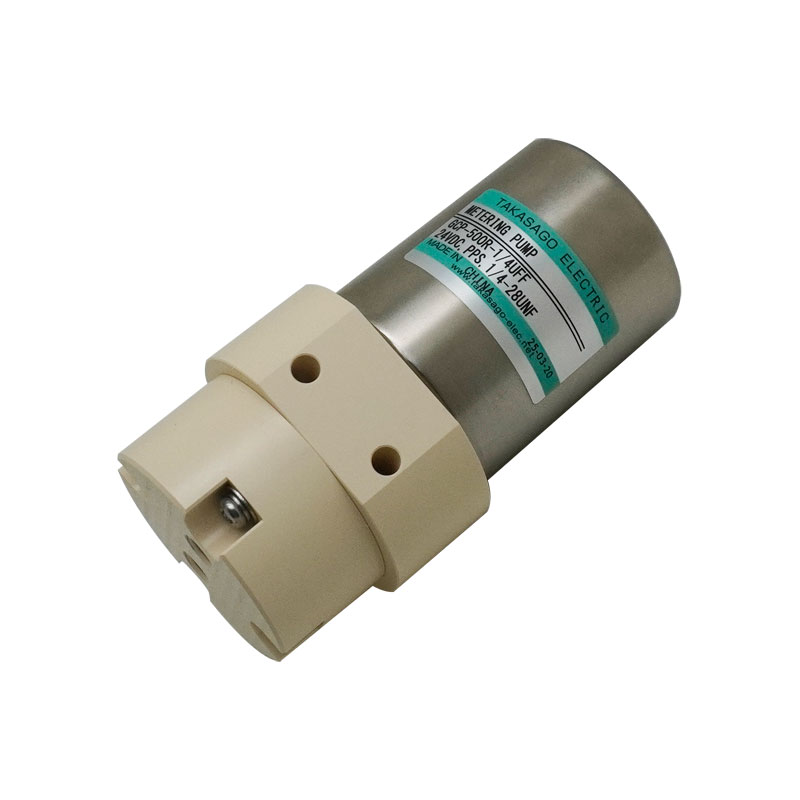

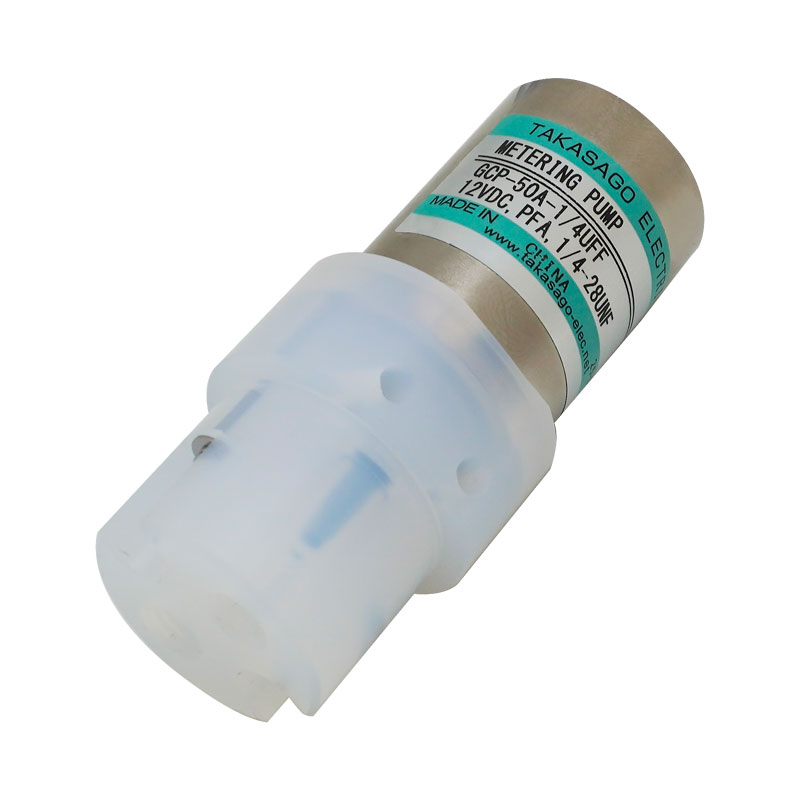

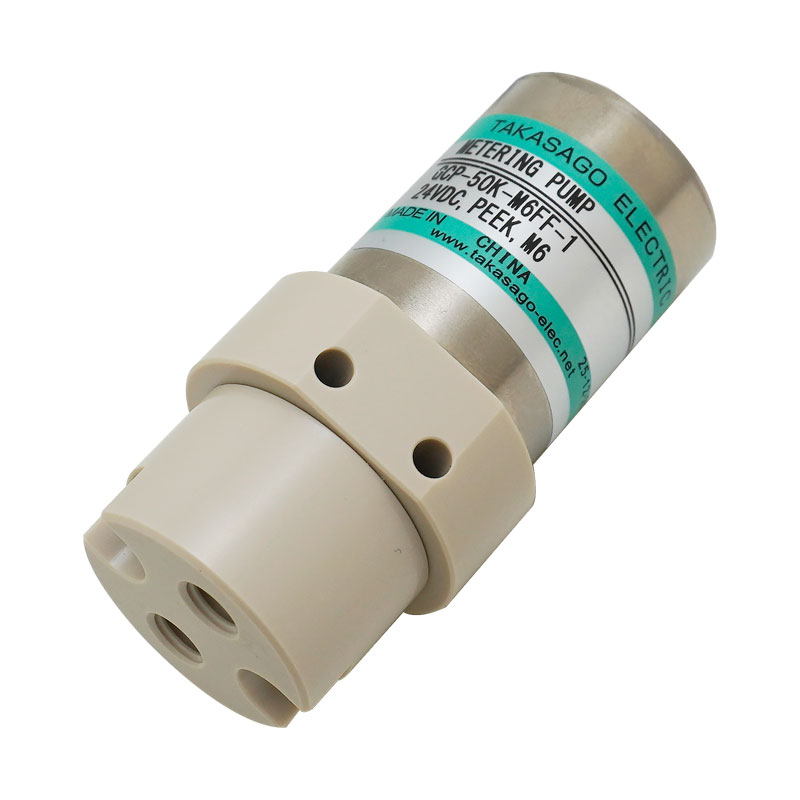

GCP‑50 Serie Magnet‑Dosierpumpen – Präzise Mikrodosierung von 5–50 µL
Dosierbereich: 5 - 50µl | M6, 1/4-28 UNF oder Schlauchtüllen
Beschreibung
Die GCP‑50 Serie Magnet‑Dosierpumpen wurde für die hochpräzise quantitative Dosierung kleiner Flüssigkeitsmengen entwickelt. Die Dosierpumpe arbeitet elektromagnetisch und lässt sich besonders einfach steuern – allein durch Ein‑ und Ausschalten der Gleichspannungsversorgung.
Die einstellbare Dosiermenge von 5 bis 50 µL pro Hub wird über eine Justierschraube zur Anpassung des beweglichen Plungers realisiert. Je nach Modell stehen Ausführungen für 10–50 µL/Hub oder 5–50 µL/Hub zur Verfügung. Die Wiederholgenauigkeit (CV) beträgt typischerweise 2 % im Bereich 21–50 µL und bis 5 % bei kleineren Dosiermengen, abhängig von den Betriebsbedingungen. Dadurch sind diese Mikropumpen optimal für präzise Mikrodosieraufgaben geeignet.
Ein membranbasiertes Dichtkonzept in Kombination mit Duckbill‑Rückschlagventilen sorgt für eine zuverlässige Förderung und eine sehr gute chemische Beständigkeit. Die medienberührten Materialien bestehen modellabhängig aus PPS, PEEK, PFA oder PP sowie EPDM, FKM, FFKM oder PTFE für Membranen und Ventile.
Spezifikationen
Parameter
|
GCP-50X-XFF / GCP-50X-XFF-1
|
GCP-50P-N1XX
|
|---|---|---|
Einstellbereich
|
10–50 µL/Hub
|
5–50 µL/Hub
|
Dosiermenge*¹
|
±10% (21–50 µL/Hub) ±15% (10–20 µL/Hub) |
50 µL/Hub ±10%
|
Max. Betriebsfrequenz
|
2 Hz
|
2 Hz
|
Wiederholgenauigkeit (CV)*¹
|
2% (21–50 µL/Hub) 5% (10–20 µL/Hub) |
2% (21–50 µL/Hub) 5% (5–20 µL/Hub) |
Anschluss
|
M6 oder 1/4-28 UNF
|
Schlauchtüllen
|
Medientemperatur
|
10–40 °C
|
10–40 °C
|
Umgebungstemperatur
|
10–40 °C
|
10–40 °C
|
Nennspannung
|
12 VDC / 24 VDC
|
12 VDC / 24 VDC
|
Leistungsaufnahme
|
4,4 W
|
4,4 W
|
Empfohlene Montageposition
|
Horizontal (Auslass oben)
|
Horizontal (Auslass oben)
|
Materialien Membran
|
FKM
|
EPDM / PTFE Resonanzmembran: EPDM / FFKM |
Materialien Duckbill-Rückschlagventil |
FKM
|
EPDM / FFKM
|
Materialien Gehäuse
|
PPS / PEEK / PFA
|
PP
|
Rückschlagventil
|
Duckbill
|
Duckbill
|
Abmessungen (mm)
|
59,9 × Ø30 / 65,9 × Ø30
|
57,29 × 31
|
Gewicht
|
ca. 110 g / ca. 120 g
|
ca. 120 g
|
*¹ siehe Standard-Testbedingungen
Das Fördervolumen und die Wiederholgenauigkeit der Dosierung variieren in Abhängigkeit von den Betriebsbedingungen.
