dLSP 501X Serie – Split‑Spritzenpumpen für hochpräzise Mikro‑ und Nanofluidik

Modulare Hochpräzisions‑Spritzenpumpen mit externer Antriebseinheit, Touchscreen‑Controller und RS485‑Steuerung.

Beschreibung

Die dLSP 501X Serie Split‑Spritzenpumpen wurde für Anwendungen entwickelt, bei denen höchste Präzision, minimale Baugröße und maximale Systemflexibilität gefragt sind. Durch die räumliche Trennung von Controller und Antriebseinheit lassen sich selbst komplexe Versuchsaufbauten platzsparend realisieren – ideal für Hand‑held‑Geräte und Klemmsysteme.

Die Serie ermöglicht eine hochpräzise, pulsationsfreie Förderung von Flüssigkeiten im Nano‑ bis Milliliterbereich, mit Echtzeit‑Anpassung der Förderrate während Infusion und Rückzug.

Hauptmerkmale

Digitale Split‑Bauweise mit externem Antrieb für kompakte und flexible Systemintegration
Hochpräzise, pulsationsfreie Förderung für kleinste Flüssigkeitsvolumina
Sehr großer Durchflussbereich – von unter 0,01 nL/min bis über 90 mL/min (modellabhängig)

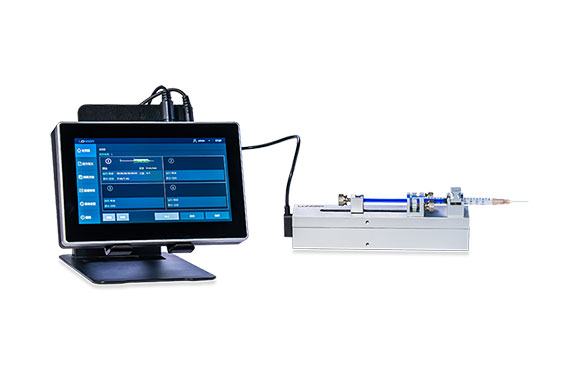

7″ HD‑Touchscreen‑Controller zur Steuerung von bis zu 4 Antriebseinheiten gleichzeitig
RS485‑Schnittstelle mit Modbus RTU, PLC‑fähig – bis zu 40 Antriebseinheiten unabhängig steuerbar
Umfangreiche Programmierfunktionen (Konstant, Rampe, Delay, Repeat, Mehrprofil‑Betrieb)
Echtzeit‑Anpassung der Förderrate während des Betriebs
Benutzerverwaltung mit 3 Zugriffslevels und Passwortschutz
Logbuch & elektronische Signatur zur Erfüllung von 21 CFR Part 11
Hohe Spritzenkompatibilität von 0,5 µL bis 60 mL je nach Antriebstyp

Modellübersicht

Die dLSP 501X Serie umfasst mehrere Antriebseinheiten für unterschiedliche Kraft‑ und Volumenbereiche:

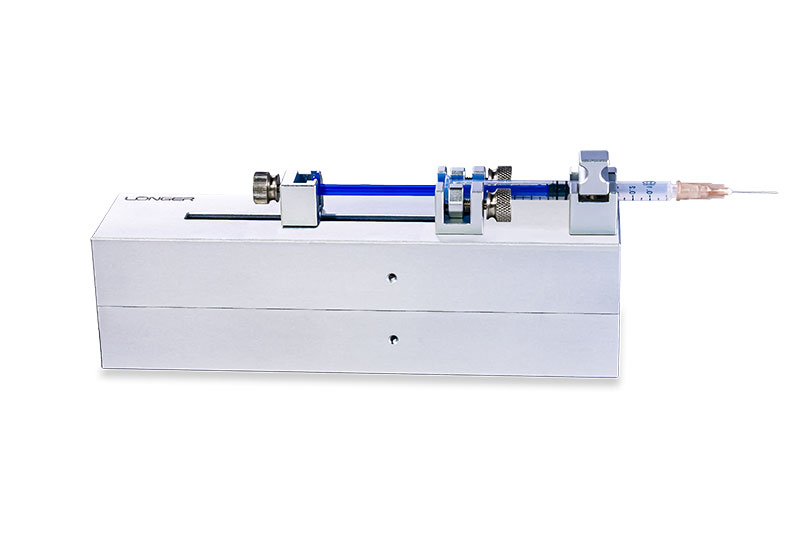

dLSP 501S – extrem kompakt, ideal für Mikrofluidik (0,5–250 µL)
dLSP 501L – erweiterter Volumenbereich bis 1 mL
dLSP 501W – hohe Kraft, Spritzen von 5 µL bis 60 mL
dLSP uC – leistungsstarker Controller für Mehrfach‑Antriebssysteme

Typische Anwendungsbereiche

Mikrofluidik & Microfluidic Chips
Elektrospraying & Elektrospinning
Kapillarelektrophorese
Zellinjektionen
Neurowissenschaften
Wirkstoffforschung & Drug Discovery
Organische Synthese
Toxikologie & Life‑Science‑Forschung

Spezifikationen Pumpentypen

Produktmodell	dLSP 501S	dLSP 501L	dLSP 501W
Steuerungsmodus – Touchscreen	Touchscreen‑Controller zur Steuerung von 1–4 separaten Antriebseinheiten mit voreingestellten Parametern	Touchscreen‑Controller zur Steuerung von 1–4 separaten Antriebseinheiten mit voreingestellten Parametern	Touchscreen‑Controller zur Steuerung von 1–4 separaten Antriebseinheiten mit voreingestellten Parametern
Steuerungsmodus – Computer	Dedizierte PC‑Steuersoftware, unabhängige Steuerung von bis zu 10 Antriebseinheiten	Dedizierte PC‑Steuersoftware, unabhängige Steuerung von bis zu 10 Antriebseinheiten	Dedizierte PC‑Steuersoftware, unabhängige Steuerung von bis zu 10 Antriebseinheiten
Steuerungsmodus – PLC / externer Controller	RS485‑Schnittstelle (Modbus RTU), unabhängige Steuerung von bis zu 40 Antriebseinheiten	RS485‑Schnittstelle (Modbus RTU), unabhängige Steuerung von bis zu 40 Antriebseinheiten	RS485‑Schnittstelle (Modbus RTU), unabhängige Steuerung von bis zu 40 Antriebseinheiten
Display	7 Zoll HD‑LCD	7 Zoll HD‑LCD	7 Zoll HD‑LCD
Betriebsarten	Infusion, Rückzug, Infusion/Rückzug, Rückzug/Infusion, Programmierung (PC‑Software)	Infusion, Rückzug, Infusion/Rückzug, Rückzug/Infusion, Programmierung (PC‑Software)	Infusion, Rückzug, Infusion/Rückzug, Rückzug/Infusion, Programmierung (PC‑Software)
Hub der Antriebseinheit	70 mm	70 mm	95 mm
Vorschub pro Mikroschritt	0,095 µm/µstep	0,099 µm/µstep	0,098 µm/µstep
Lineargeschwindigkeit	0,6096 µm/min – 182,88 mm/min	0,635 µm/min – 190,5 mm/min	0,625 µm/min – 143,75 mm/min
Auflösung Lineargeschwindigkeit	0,6096 µm/min	0,635 µm/min	0,625 µm/min
Lineare Verfahrgenauigkeit	≤ ±0,35 % (bei Hub ≥ 30 % des Gesamtwegs)	≤ ±0,35 % (bei Hub ≥ 30 % des Gesamtwegs)	≤ ±0,35 % (bei Hub ≥ 30 % des Gesamtwegs)
Linearer CV	0,03 % (Nennhub)	0,03 % (Nennhub)	0,03 % (Nennhub)
Max. Linearkraft	15 N (einstellbar 20–100 %)	30 N (einstellbar 20–100 %)	100 N (einstellbar 20–100 %)
Spritzen (Herstellerintern oder benutzerdefiniert)	0,5 µL – 250 µL	0,5 µL – 1000 µL	5 µL – 60 mL
Durchfluss‑Kalibrierung	Kalibrierung benutzerdefinierter Spritzen zur Verbesserung von Durchfluss‑ und Dosiergenauigkeit	Kalibrierung benutzerdefinierter Spritzen zur Verbesserung von Durchfluss‑ und Dosiergenauigkeit	Kalibrierung benutzerdefinierter Spritzen zur Verbesserung von Durchfluss‑ und Dosiergenauigkeit
Parametermethoden	Bis zu 100 Parametermethoden speicherbar, Import/Export über USB‑Stick	Bis zu 100 Parametermethoden speicherbar, Import/Export über USB‑Stick	Bis zu 100 Parametermethoden speicherbar, Import/Export über USB‑Stick
Programmierfunktionen	Workflow‑basierte Parametrierung über PC; Infusion, Rückzug, Delay, Wiederholung; Konstant‑ und Rampenprofile	Workflow‑basierte Parametrierung über PC; Infusion, Rückzug, Delay, Wiederholung; Konstant‑ und Rampenprofile	Workflow‑basierte Parametrierung über PC; Infusion, Rückzug, Delay, Wiederholung; Konstant‑ und Rampenprofile
Bildschirmsperre	Schutz vor Fehlbedienung	Schutz vor Fehlbedienung	Schutz vor Fehlbedienung
Benutzerverwaltung	Drei Zugriffsebenen (Administrator, Entwickler, Bediener) mit individuellen Passwörtern	Drei Zugriffsebenen (Administrator, Entwickler, Bediener) mit individuellen Passwörtern	Drei Zugriffsebenen (Administrator, Entwickler, Bediener) mit individuellen Passwörtern
Protokollierung	Vollständige Aufzeichnung der Pumpenbetriebsdaten, Export über USB‑Stick	Vollständige Aufzeichnung der Pumpenbetriebsdaten, Export über USB‑Stick	Vollständige Aufzeichnung der Pumpenbetriebsdaten, Export über USB‑Stick
Elektronische Signatur	Elektronische Signaturen im Logbuch gemäß FDA 21 CFR Part 11	Elektronische Signaturen im Logbuch gemäß FDA 21 CFR Part 11	Elektronische Signaturen im Logbuch gemäß FDA 21 CFR Part 11
Pumpenzustand beim Einschalten	Standard: Stopp; Fortsetzen des Betriebs über Kommunikationsbefehle konfigurierbar	Standard: Stopp; Fortsetzen des Betriebs über Kommunikationsbefehle konfigurierbar	Standard: Stopp; Fortsetzen des Betriebs über Kommunikationsbefehle konfigurierbar
Schnellvorlauf / ‑rücklauf	Infusion oder Rückzug mit maximaler Geschwindigkeit	Infusion oder Rückzug mit maximaler Geschwindigkeit	Infusion oder Rückzug mit maximaler Geschwindigkeit
Controller‑Abmessungen (L × B × H)	187 × 123 × 39 mm	187 × 123 × 39 mm	187 × 123 × 39 mm
Controller‑Gewicht	0,6 kg	0,6 kg	0,6 kg
Stromversorgung Controller	AC 90–260 V / 30 W	AC 90–260 V / 30 W	AC 90–260 V / 30 W
Abmessungen Antriebseinheit (L × B × H)	170 × 35 × 58 mm	180 × 45 × 74 mm	235 × 103 × 91 mm
Gewicht Antriebseinheit	0,31 kg	0,51 kg	1,65 kg
Stromversorgung Antriebseinheit	DC 24 V / 2 W	DC 24 V / 3,6 W	DC 24 V / 7,5 W

Kompatible Spritzen

Spritze	Spritzen‑ID (mm)	dLSP 501S (Referenz‑Durchflussrate)	dLSP 501L (Referenz‑Durchflussrate)	dLSP 501W (Referenz‑Durchflussrate)
0,5 µL	0,10	0,0048 nL/min – 1,435 µL/min	0,0050 nL/min – 1,495 µL/min
1 µL	0,15	0,0108 nL/min – 3,230 µL/min	0,0112 nL/min – 3,365 µL/min
2 µL	0,20	0,0191 nL/min – 5,742 µL/min	0,0199 nL/min – 5,982 µL/min
5 µL	0,35	0,0586 nL/min – 17,59 µL/min	0,0611 nL/min – 18,32 µL/min	0,0601 nL/min – 13,82 µL/min
10 µL	0,50	0,1196 nL/min – 35,89 µL/min	0,1246 nL/min – 37,39 µL/min	0,1227 nL/min – 28,21 µL/min
25 µL	0,80	0,3063 nL/min – 91,88 µL/min	0,3190 nL/min – 95,71 µL/min	0,3140 nL/min – 72,22 µL/min
50 µL	1,10	0,5790 nL/min – 173,7 µL/min	0,6032 nL/min – 180,9 µL/min	0,5937 nL/min – 136,5 µL/min
100 µL	1,46	1,020 nL/min – 306,0 µL/min	1,063 nL/min – 318,8 µL/min	1,046 nL/min – 240,5 µL/min
250 µL	2,30	2,531 nL/min – 759,4 µL/min	2,637 nL/min – 791,1 µL/min	2,595 nL/min – 596,9 µL/min
500 µL	3,25		5,265 nL/min – 1.580 µL/min	5,182 nL/min – 1.192 µL/min
1000 µL	4,61		10,594 nL/min – 3.178 µL/min	10,43 nL/min – 2.398 µL/min
2 mL	9,00			39,74 nL/min – 9,140 mL/min
5 mL	13,10			84,20 nL/min – 19,37 mL/min
10 mL	16,60			135,2 nL/min – 31,10 mL/min
20 mL	19,00			177,1 nL/min – 40,74 mL/min
30 mL	23,00			259,5 nL/min – 59,69 mL/min
60 mL	29,14			416,6 nL/min – 95,82 mL/min

Downloads

dLSP501-Serie Broschüre 3 MB
dLSP501-Serie Datenblatt 884 KB
