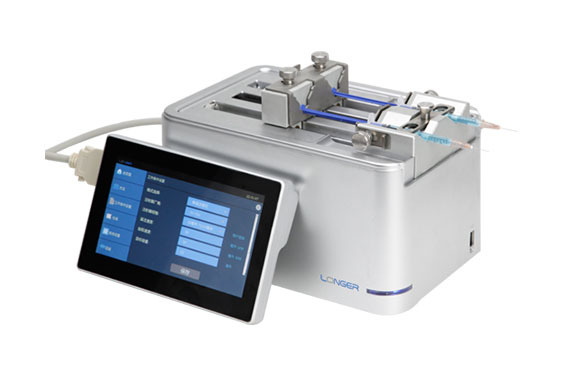

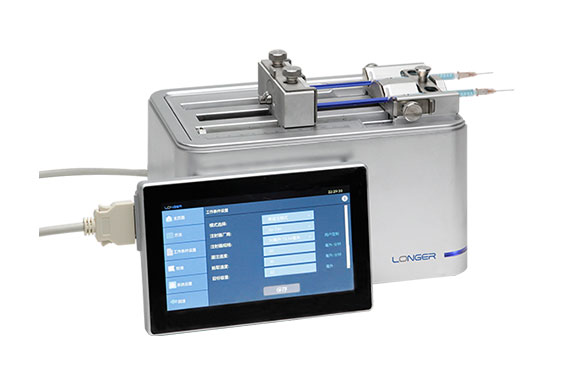

dLSP‑500 Serie Labor‑Spritzenpumpen für hochpräzise Flüssigkeitsförderung mit Touchscreen
Intelligente Spritzenpumpen mit Touchscreen, Echtzeit‑Überwachung und minimalen Volumen bis in den pL‑Bereich.
Beschreibung
Die dLSP‑500 Serie digitaler Labor‑Spritzenpumpen bietet höchste Präzision, intelligente Steuerung und maximale Prozesssicherheit für anspruchsvolle Anwendungen in Labor, Forschung, Pharma und Biotechnologie. Dank modernster Antriebs‑ und Regeltechnik ermöglichen die Pumpen eine stabile Flüssigkeitsförderung von wenigen Pikolitern pro Minute bis hin zu mehreren Millilitern pro Minute – reproduzierbar und zuverlässig.
Ein großes 7‑Zoll‑Touchdisplay, vielseitige Steuerungsoptionen sowie umfangreiche Diagnose‑ und Überwachungsfunktionen machen die dLSP‑500 Serie zur idealen Lösung für manuelle und automatisierte Applikationen.
Hauptmerkmale
- Ultrahochpräzise Dosierung mit minimalen Fördervolumina bis 15 pL und minimalen Durchflussraten ab 0,3 pL/min (Pro‑Versionen)
- Großes 7″ Touchscreen‑Display mit intuitiver Benutzeroberfläche und Echtzeit‑Statusanzeige
- Mehrere Betriebsmodi wie Infusion, Withdrawal, kombinierte Modi, Rampen, Wiederholungen und programmierbare Sequenzen
- Intelligente Diagnosefunktionen zur Erkennung von Spritzeneinsatz und Leckagen
- Echtzeit‑Überwachung des Pumpenstatus inklusive Alarm‑, Wartungs‑ und Diagnosemeldungen
- Vielfältige Steuerungsmöglichkeiten: Touchscreen, PC‑Software, Android‑App, Fußschalter und RS485‑Schnittstelle
- 21 CFR Part 11‑konform (mit PC‑Software) mit elektronischer Signatur und Audit‑Trail
- Hohe Kompatibilität mit Spritzen von 0,5 µL bis 60 mL inklusive benutzerdefinierter Spritzenparameter
- GMP‑ und 3Q‑fähig (IQ/OQ/PQ) für regulierte Labor‑ und Pharmaprozesse
- Netzwerkbetrieb von bis zu 99 Pumpen für komplexe Versuchsaufbauten
Vorteile der Pro-Versionen
- Höhere mechanische Auflösung: 0,015625 µm/µstep
- Geringere Geschwindigkeit, feinere Regelung: 0,04 µm/min – 86,4 mm/min
- Intelligente Diagnosefunktionen (Spritzenerkennung & Leckage)
21 CFR Part 11, Audit‑Trail, elektronische Signatur, und Sprachhinweise
Typische Anwendungsbereiche
- Mikrofluidik & Mikrofluidik‑Chips
- Elektrospraying / Elektrospinning
- Tierexperimente & Neurowissenschaften
- Zellinjektionen & Mikroverkapselung
- Toxikologie‑ und Pharmastudien
- Kapillarelektrophorese
- Wirkstoffforschung & organische Synthese
Spezifikationen Pumpentypen
Parameter
|
dLSP 510 / 520 / 540 / 5A0
|
dLSP 510 Pro / 520 Pro
|
|---|---|---|
Betriebsarten
|
Infusion, Rückzug, Infusion/Rückzug, Rückzug/Infusion, Wiederholbetrieb, Programmierung (PC-Software)
|
Infusion, Rückzug, Infusion/Rückzug, Rückzug/Infusion, Wiederholbetrieb, Programmierung (PC-Software)
|
Anzahl Kanäle
|
1 / 2 / 4 / 10
|
1 / 2
|
Vorschub pro Mikroschritt
|
0,03255 µm/µstep
|
0,015625 µm/µstep
|
Lineargeschwindigkeit
|
0,0833 µm/min – 180 mm/min
|
0,04 µm/min – 86,4 mm/min
|
Schrittgeschwindigkeit
|
23,4375 s/µstep – 10,85 µs/µstep
|
23,4375 s/µstep – 10,85 µs/µstep
|
Lineare Verfahrgenauigkeit (nom.)
|
±0,5 %
|
±0,35 %
|
Linearer CV (nom.)
|
±0,05 %
|
±0,05 %
|
Max. Schubkraft
|
40 lbs / 18 kg (einstellbar)
|
40 lbs / 18 kg (einstellbar)
|
Motor / Antrieb
|
1,8°-Schrittmotor, 1/64-Mikroschritte
|
1,8°-Schrittmotor, 1/64-Mikroschritte
|
Spritzenbereich
|
0,5 µL – 60 mL 0,5 µL – 30 mL 0,5 µL – 20 mL 0,5 µL – 10 mL |
0,5 µL – 60 mL 0,5 µL – 30 mL |
Benutzerdefinierte Spritzen
|
Hub ≤ 108 mm, Ø ≤ 31,5 mm Hub ≤ 108 mm, Ø ≤ 26 mm Hub ≤ 108 mm, Ø ≤ 2 mm Hub ≤ 108 mm, Ø ≤ 18 mm |
Hub ≤ 108 mm, Ø ≤ 31,5 mm Hub ≤ 108 mm, Ø ≤ 26 mm |
Display
|
7 Zoll, 1024 × 600, IPS-HD-LCD
|
7 Zoll, 1024 × 600, IPS-HD-LCD
|
Steuerungsmodus
|
Touchscreen-Steuerung, PC-Steuerung (dedizierte Software), Android-App-Steuerung, Fußschaltersteuerung, RS485-Kommunikationssteuerung
|
Touchscreen-Steuerung, PC-Steuerung (dedizierte Software), Android-App-Steuerung, Fußschaltersteuerung, RS485-Kommunikationssteuerung
|

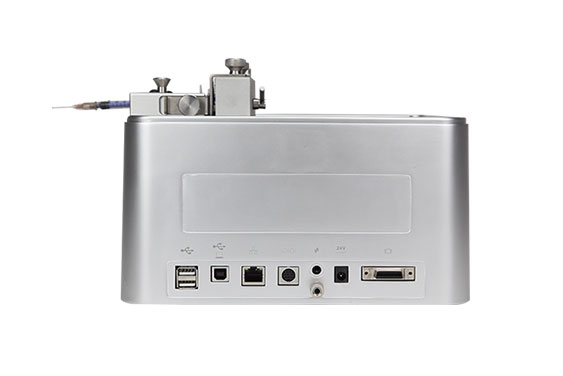

Schnittstellen
|
USB-A/B, RS485 (optional), Ethernet, WLAN, Bluetooth, Fußschalter 3 Ausgänge – Halbleiter-Relais-Signale, 2 Eingänge – Schaltsignal oder TTL-Signal, 4–20 mA-Signal (optional) |
USB-A/B, RS485 (optional), Ethernet, WLAN, Bluetooth, Fußschalter 3 Ausgänge – Halbleiter-Relais-Signale, 2 Eingänge – Schaltsignal oder TTL-Signal, 4–20 mA-Signal (optional) |
Programmierfunktionen
|
Parameter werden workflowbasiert konfiguriert: Konstantbetrieb, Rampe, Schleife, Verzögerung, Wiederholung, I/O-Ausgangstrigger, I/O-Ereigniseingangstrigger, Touchscreen-Trigger
|
Parameter werden workflowbasiert konfiguriert: Konstantbetrieb, Rampe, Schleife, Verzögerung, Wiederholung, I/O-Ausgangstrigger, I/O-Ereigniseingangstrigger, Touchscreen-Trigger
|
Kalibrierung
|
Verbesserung der Durchfluss- und Volumengenauigkeit
|
Verbesserung der Durchfluss- und Volumengenauigkeit
|
Drahtlose Konnektivität (optional)
|
WLAN, Bluetooth
|
WLAN, Bluetooth
|
Parametermethode
|
Parameter können gespeichert und jederzeit einfach wieder aufgerufen werden
|
Parameter können gespeichert und jederzeit einfach wieder aufgerufen werden
|
Echtzeituhr
|
Datum und Uhrzeit einstellbar
|
Datum und Uhrzeit einstellbar
|
Akustischer Alarm
|
Für Tasteneingaben, Laufende, Laufende-Vorwarnung, Einschalten, Motorblockierung usw.
|
Für Tasteneingaben, Laufende, Laufende-Vorwarnung, Einschalten, Motorblockierung usw.
|
Sprachhinweise
|
Für Arbeitsfortschritt, Alarme und Diagnose
|
Für Arbeitsfortschritt, Alarme und Diagnose
|
Intelligente Diagnose
|
Nein
|
Erkennung von eingesetzten Spritzen und Spritzenleckage
|
Bildschirmsperre
|
Zur Vermeidung von Fehlbedienung
|
Zur Vermeidung von Fehlbedienung
|
Benutzerverwaltung
|
Dreistufiges Zugriffssystem (Administrator, Entwickler, Bediener) gemäß Sicherheitsanforderungen nach 21 CFR Part 11
|
Dreistufiges Zugriffssystem (Administrator, Entwickler, Bediener) gemäß Sicherheitsanforderungen nach 21 CFR Part 11
|
Protokollierung
|
Vollständige Aaufzeichnung der Pumpenbetriebsdaten, direkt exportierbar
|
Vollständige Aaufzeichnung der Pumpenbetriebsdaten, direkt exportierbar
|
Elektronische Signatur & Audit-Trail
|
Erfüllt die Anforderungen von 21 CFR Part 11 (mit dedizierter PC-Software)
|
Erfüllt die Anforderungen von 21 CFR Part 11 (mit dedizierter PC-Software)
|
Unterstützung 3Q (IQ/OQ/PQ)
|
Erfüllt GMP-Anforderungen
|
Erfüllt GMP-Anforderungen
|
EMV
|
CE (TÜV)
|
CE (TÜV)
|
Abmessungen (L × B × H)
|
Antrieb: 260 × 185 × 180 mm Controller: 190 × 123 × 33 mm |
Antrieb: 260 × 185 × 180 mm Controller: 190 × 123 × 33 mm |
Stromversorgung
|
AC 100–240 V / 30 W
|
AC 100–240 V / 20 W
|
Betriebsbedingungen
|
5–40 °C, rel. Luftfeuchte < 85 %
|
5–40 °C, rel. Luftfeuchte < 85 %
|
IP-Schutzart
|
IP31
|
IP31
|
Gewicht Controller
|
ca. 0,4 kg
|
ca. 0,4 kg
|
Gewicht Antrieb
|
ca. 3,5 kg - 4,0 kg
|
ca. 3,5 kg
|
Kompatible Spritzen
Produktmodell
|
dLSP 510 / dLSP 520 / dLSP 540 / dLSP 5A0
|
dLSP 510 Pro / dLSP 520 Pro
| |
|---|---|---|---|
Spritzenvolumen
|
Spritzen-ID (mm)
|
Referenz-Durchflussrate (nL/min – mL/min) |
Referenz-Durchflussrate (nL/min – mL/min) |
0,5 µL
|
0,10
|
0,0007 – 0,0014
|
0,0003 – 0,0007
|
5 µL
|
0,35
|
0,008 – 0,017
|
0,004 – 0,008
|
10 µL
|
0,50
|
0,016 – 0,035
|
0,008 – 0,017
|
25 µL
|
0,80
|
0,042 – 0,090
|
0,020 – 0,043
|
50 µL
|
1,10
|
0,079 – 0,171
|
0,038 – 0,082
|
100 µL
|
1,60
|
0,167 – 0,362
|
0,080 – 0,174
|
500 µL
|
3,25
|
0,691 – 1,493
|
0,332 – 0,717
|
1 mL
|
4,72
|
1,458 – 3,150
|
0,700 – 1,512
|
2 mL
|
9,00
|
5,299 – 11,451
|
2,545 – 5,497
|
5 mL
|
13,10
|
11,227 – 24,261
|
5,391 – 11,645
|
10 mL
|
16,60
|
18,028 – 38,956
|
8,657 – 18,699
|
20 mL
|
19,00
|
23,618 – 51,035
|
11,341 – 24,497
|
30 mL
|
23,00
|
34,609 – 74,786
|
16,619 – 35,897
|
60 mL (510-Serie)
|
29,14
|
55,554 – 120,044
|
26,677 – 57,621
|
