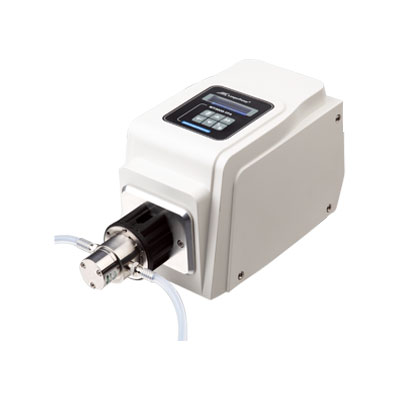

WT3000‑1FA & WT3000‑1FB Dosier-Magnet‑Mikrozahnradpumpe
Reproduzierbare Volumenströme und Dosiermengen mit bis zu 8 oder 14 bar
Beschreibung
Diese Magnet‑Mikrozahnradpumpen sind präzise Förder‑ und Dosierpumpen für kontinuierliche Durchflussanwendungen ebenso wie für exakt gesteuerte Dosierprozesse. Dank Durchfluss‑ und Dosiermodus eignen sich die Pumpen ideal für Labor, Forschung, Pharma und industrielle Anwendungen mit hohen Anforderungen an Genauigkeit und Prozessstabilität.
Sie ermöglichen reproduzierbare Volumenströme und Dosiermengen auch bei erhöhtem Systemdruck und sind für den zuverlässigen Dauerbetrieb ausgelegt.
- Hohe Dosier‑ und Fördergenauigkeit bei konstantem Volumenstrom
- Pulsationsarme Förderung für stabile Prozesse
- Hohes Druckniveau für anspruchsvolle Anwendungen
- Kompakter Aufbau mit robustem Pumpenkopf aus Edelstahl
Versionen:
- WT3000-1FA bis max. 8 bar
- WT3000-1FB bis max. 14 bar
Diese Pumpen verfügen über zwei Betriebsmodi:
- Durchflussmodus zur konstanten Förderung definierter Volumenströme
- Dosiermodus zur präzisen Abgabe festgelegter Einzel‑ oder Serienvolumina
Durch die fein auflösende Drehzahlsteuerung lassen sich sowohl kleine Dosiermengen als auch kontinuierliche Förderströme sehr genau realisieren.
Spezifikationen Pumpensystem
Parameter
|
WT3000-1FA / WT3000-1FB
|
Drehzahlbereich
|
300–3000 U/min
|
Drehzahlauflösung
|
1 U/min
|
Dosiermenge
|
0,1 mL – 999 L
|
Zyklusanzahl
|
0–9999 („0“ = unbegrenzter Dauerbetrieb)
|
Pausenzeit
|
1 s – 999 h (Auflösung: 0,1 s)
|
Kalibrierzeit
|
30 s – 1800 s (Auflösung: 1 s)
|
Partikeldurchmesser im Medium
|
≤ 10 µm
|
Viskosität
|
≤ 200 cSt
|
Drehzahlsignaleingang
|
4–20 mA, 0,5–5 V, 1–10 V, 1–10 kHz (entsprechend 300–3000 U/min)
|
Start-/Stopp-Signaleingang
|
TTL-Signal
|
Drehzahlausgang
|
1,25 kHz – 12,5 kHz (entsprechend 300–3000 U/min)
|
Start-/Stopp-Ausgang
|
OC-Gate-Signal
|
Kommunikationsschnittstelle
|
RS485
|
Abmessungen (L × B × H)
|
232 × 142 × 149 mm (WT3000-1FA) 290 × 207 × 180 mm )WT3000-1FB) |
Stromversorgung
|
AC 90–260 V / 50 W (WT3000-1FA) AC 220 V ±20 % / 150 W (WT3000-1FB) |
Betriebsbedingungen
|
0 bis 40 °C
|
Relative Luftfeuchtigkeit
|
< 80 %
|
Schutzart
|
IP31
|
Gewicht
|
2,83 kg (WT3000-1FA) 5.1kg (WT3000-1FB) |
Kompatible Pumpenköpfe und Schlauchanschlüsse
Die WT3000‑Serie ist mit verschiedenen Mikrozahnrad‑Pumpenköpfen kompatibel und ermöglicht dadurch unterschiedliche Förderbereiche und Druckstufen. Je nach Pumpenkopf lassen sich Förderleistung, Ausgangsdruck und Medientemperatur optimal an die jeweilige Anwendung anpassen.
Pumpenkopf
|
Zahnradmaterial
|
Förderbereich (ml/min)
|
Ausgangsdruck (bar)
|
Medientemperatur (°C)
|
Gewicht (kg)
|
|---|---|---|---|---|---|
MG204XDOTT00000
|
PTFE
|
85,7 – 857,1
|
≤ 8 (WT3000-1FA)
|
-45 bis +120
|
3,25 (WT3000-1FA)
|
MG204XD0PT00000
|
PEEK
|
85,7 – 857,1
|
≤ 8 (WT3000-1FA) ≤ 14 (WT3000-1FB) |
-45 bis +120
|
3,25 (WT3000-1FA) 5,39 (WT3000-1FB) |
MG209XD0TT00000
|
PTFE
|
171,4 – 1.714,3
|
≤ 8 (WT3000-1FA)
|
-45 bis +120
|
3,26 (WT3000-1FA)
|
MG209XD0PT00000
|
PEEK
|
171,4 – 1.714,3
|
≤ 8 (WT3000-1FA) ≤ 9 (WT3000-1FA) |
-45 bis +120
|
3,26 (WT3000-1FA) 5,4 (WT3000-1FB) |
MG213XD0TT00000
|
PTFE
|
257,1 – 2.571,4
|
≤ 3 (WT3000-1FA)
|
-45 bis +120
|
3,28 (WT3000-1FA)
|
MG213XD0PT00000
|
PEEK
|
257,1 – 2.571,4
|
≤ 3 (WT3000-1FA) ≤ 9 (WT3000-1FA) |
-45 bis +120
|
3,28 (WT3000-1FA) 5,42 (WT3000-1FB) |
