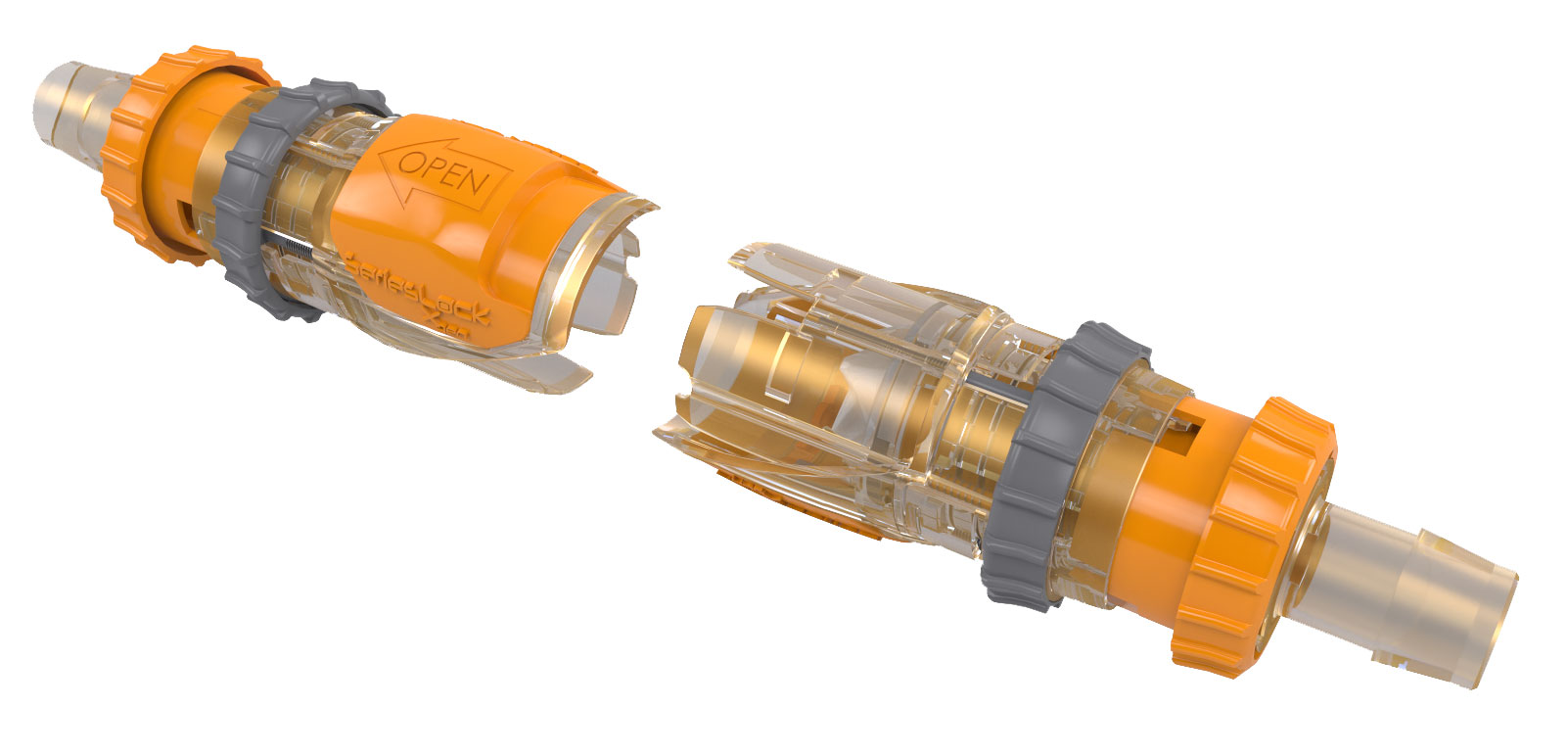

SeriesLock Xgen™ Genderless Schnellkupplungen für die Bioprozessbranche
Beschreibung
SeriesLock Xgen™ ist eine intuitive, einfach zu verwendende, universelle, sterile Schnellkupplung. Die universelle (keine weiblichen oder männlichen Kupplungsunterschiede) Schnelltrenntechnologie von Xgen revolutioniert die Bioprozessbranche, indem sie eine effizientere, vielseitigere und zuverlässigere Lösung zum Verbinden von Geräten und Prozessen bietet.
Xgen ist revolutionär mit einer geringen Grundfläche von 3,6" pro Hälfte und 5,1" im Anschluss. Versenkte Steckelemente schützen die Kontaktflächen und ermöglichen ein steriles, leckagefreies Verbinden, Trennen und Wiederverbinden – bis zu zehnmal, selbst in Grauräumen.
Diese universelle Schnellkupplung wird aus ISO 10993-konformen Materialien hergestellt. Alle flüssigkeitsberührenden Komponenten bestehen aus Polysulfon (PSU) und sind mit Silikondichtungen der Klasse VI ausgestattet.
Das hörbare Einrasten beim Verbinden, die Sicherungsringe und der Sicherheitsschieber verhindern ein versehentliches Trennen. Standardgrößen sind für Schläuche mit einem Innendurchmesser von 1/4" bis 1" erhältlich.

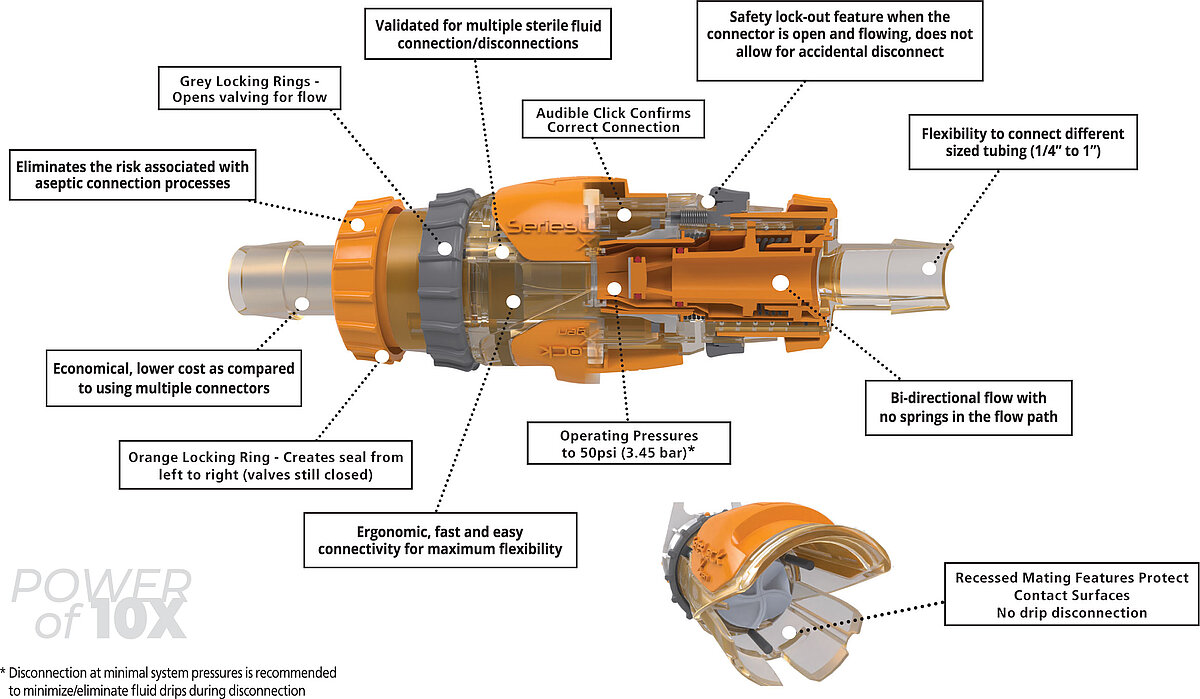

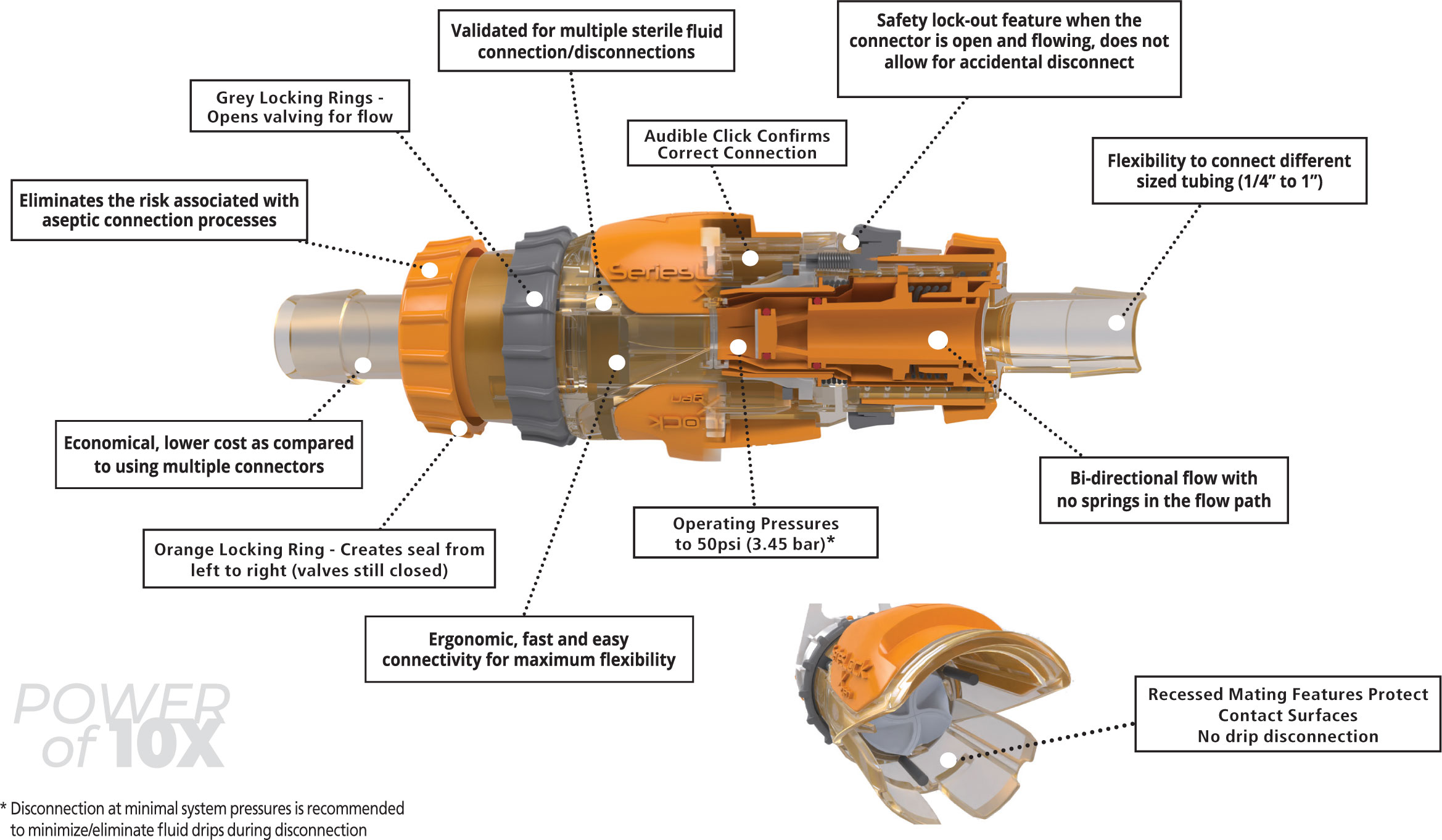

Funktionen und Vorteile
Spezifikationen
Betriebsdruck
|
3,5 bar
|
Lagertemperaturbereich
|
-80 °C bis 150°C
|
Betriebstemperaturbereich
|
20 °C bis 150°C
|
Sterilisationsmethoden
- Gamma
- E-Beam
- ETO
- Autoclace 121°C (für 45 Minuten)
- Autoclave 134°C (für 15 Minuten - (Schwerkraftverdrängungsmethode – unverpackt) Anschließend 15–30 Minuten Trocknungszeit.)
(Typischer Strahlungszyklus <50 kGy (Endbenutzer muss seine Nutzungsumgebung und Validierung des Sterilisationszyklus überprüfen).)
Produktmerkmale
- Sterile Einweg-Schnellkupplung, die bis zu zehnmal getrennt und wieder verbunden werden kann.
- Die Sicherheitsverriegelung verhindert ein versehentliches Trennen, wenn das Anschlussventil geöffnet ist und ein Durchfluss stattfindet.
- Reduziert die Lagerhaltung durch einheitliche Teilenummern einer symmetrischen Baugruppe (universell - keine männlichen oder weiblichen Teile).
- Ein hörbares Klicken bestätigt die korrekte Verbindung.
- Bidirektionaler Durchfluss.
- Polysulfongehäuse für Robustheit und Stabilität bei hohen Temperaturen.
- Betriebsdrücke bis 3,45 bar (50 psi).
- E-beam, Autoklav- und Gamma-Sterilisationsbeständig.
Vorschriften
- Hervorragende Biokompatibilität
- Sehr geringe Menge an extrahierbaren/auslaugbaren Substanzen
- USP-Klasse VI-konform
- ISO 10993-4 – Nicht hämolytisch
- ISO 10993-5 – Nicht zytotoxisch
- ISO 10933-10 – Intrakutane Reaktivität und Reizung/Sensibilisierung
- ISO 10933-11 – Systemische Toxizität
- Nicht tierischen Ursprungs – BSE/TSE-konform
- Materialzertifikat und Chargenrückverfolgbarkeit
Einfaches Verbinden zweier Schnellkupplungen

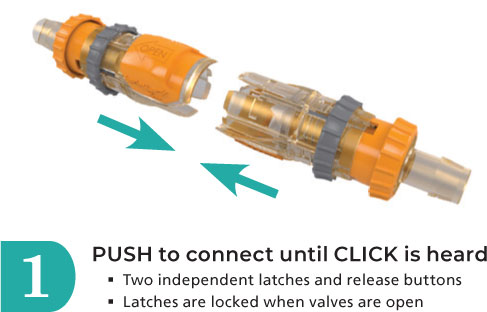

1. Zwei Schnellkupplungen zusammenschieben, bis ein Klicken zu hören ist.

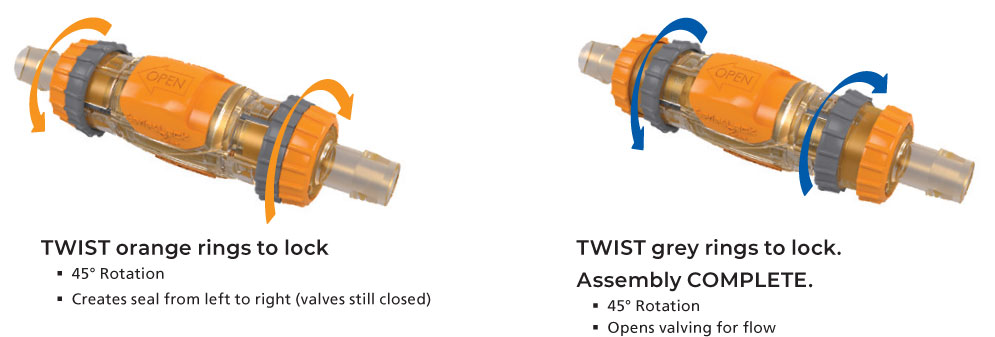

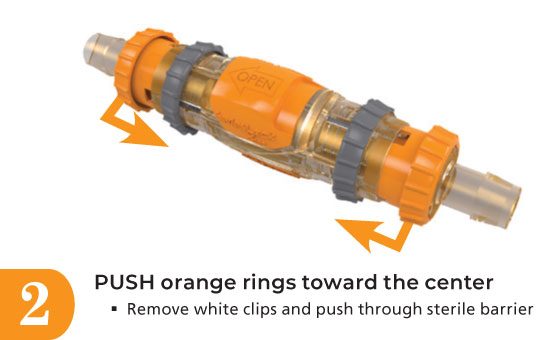

2. Orangefarbenen Ringe zur Mitte drücken und drehen, um sie zu verriegeln.

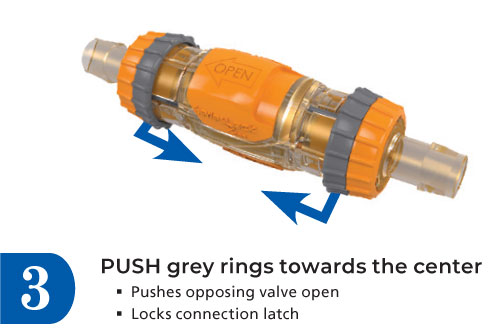

3. Grauen Ringe zur Mitte drücken und drehen, um sie zu verriegeln.
4. Verbindung abgeschlossen
