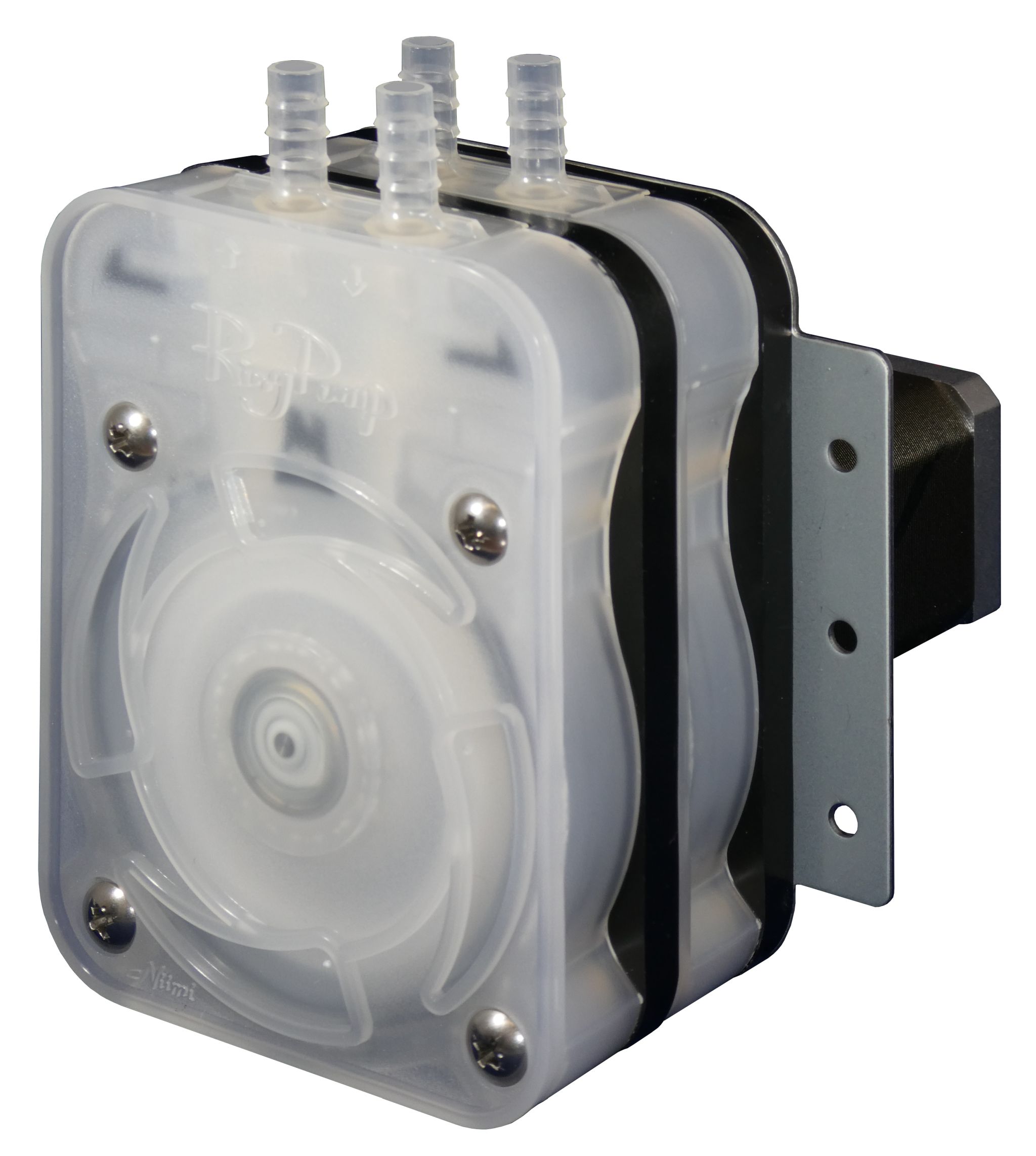

RP-2S Serie - Ring Pump Doppelkopf-Schlauchpumpe große Förderrate
Förderbereich: 1000ml/min, 1400ml/min, 1600ml/min | 2 bis 1300 mL/min
Beschreibung
Doppelkopf-Schlauchpumpe nach dem Ring-Pump-Prinzip zur Förderung von diversen Medien abhängig vom Schlauchmaterial in verschiedenen Förderbereichen.
Deutliche Verlängerung der Serviceintervalle durch schonendes Pumpensystem und langlebigen Schlauch. (siehe Ring-Pump System)
Bei der Schlauchpumpen-Version mit Schrittmotor kann die Fördermenge in einem weiten Bereich von 2 bis 1300 mL/min geregelt werden.
Durch die Zusammenführung der beiden Kanäle zu einem einzigen Fluidikstrom trägt das Dual-Head-Design dazu bei die Pulsation zu verringern. Alternativ kann jeder der beiden Pumpenköpfe unterschiedliche Flüssigkeiten fördern.
Große Fördermenge mit fest verbautem Schlauch.
Spezifikationen
Motor
|
DC-Getriebemotor | Schrittmotor
|
Förderrate
|
1000ml/min | 1400ml/min | 1600ml/min | 2ml/min (at 0.3 rpm) to 1300ml/min (at 250 rpm) |
Kanäle
|
2
|
Arbeitsdruck (max.)
|
500mbar
|
Schlauchmaterialien
|
Silikon | PharMed® | Transmaster TM-15
|
Schlauchgrößen (I.D. x O.D.)
|
6,35 x 9,52mm | 7,00 x 10,00mm
|
Betriebsspannung
|
24VDC
|
Einbaulage
|
Beliebig
|
Modellübersicht
Produkt
|
Motor
|
Spannung (VDC)
|
Förderr@e (mL/min)
|
Schlauchm@erial
|
ID x OD (mm)
|
Motor
|
Förderrichtung
|
|---|---|---|---|---|---|---|---|
RP-2S06N-1000Ｚ-DC24V
|
DC-Getriebemotor
|
24
|
1000
|
Tygon A-60-F
|
6,35 x 9,52
|
Motor A
|
CW
|
RP-2S06F-1000Z-DC24V
|
DC-Getriebemotor
|
24
|
1000
|
PharMed BPT
|
6,35 x 9,52
|
Motor A
|
CW
|
RP-2S06W-1000Z-DC24V
|
DC-Getriebemotor
|
24
|
1000
|
Transmaster TM-15
|
6,35 x 9,52
|
Motor A
|
CW
|
RP-2S06N-1400Z-DC24V
|
DC-Getriebemotor
|
24
|
1400
|
Tygon A-60-F
|
6,35 x 9,52
|
Motor B
|
CW
|
RP-2S06F-1400Z-DC24V
|
DC-Getriebemotor
|
24
|
1400
|
PharMed BPT
|
6,35 x 9,52
|
Motor B
|
CW
|
RP-2S07W-1600Z-DC24V
|
DC-Getriebemotor
|
24
|
1600
|
Transmaster TM-15
|
7 x 10
|
Motor B
|
CW
|
RP-2S06N-1300Z-DC24VS
|
Schrittmotor
|
24
|
2 (@ 0,3 U/min) to 1300 (@ 250 U/min)
|
Tygon A-60-F
|
6.35 x 9.52
| ||
RP-2S06R1300Z-DC24VS
|
Schrittmotor
|
24
|
2 (@ 0,3 U/min) to 1300 (@ 250 U/min)
|
Versilon F-5500-A
|
6.35 x 9.52
| ||
RP-2S06F-1300Z-DC24VS
|
Schrittmotor
|
24
|
2 (@ 0,3 U/min) to 1300 (@ 250 U/min)
|
PharMed BPT
|
6.35 x 9.52
| ||
RP-2S06W-1300Z-DC24VS
|
Schrittmotor
|
24
|
2 (@ 0,3 U/min) to 1300 (@ 250 U/min)
|
Transmaster TM-15
|
6.35 x 9.52
|
Zusammenhang zwischen Saug-/Förderhöhe und Förderleistung
Abmessungen (DC-Versionen)

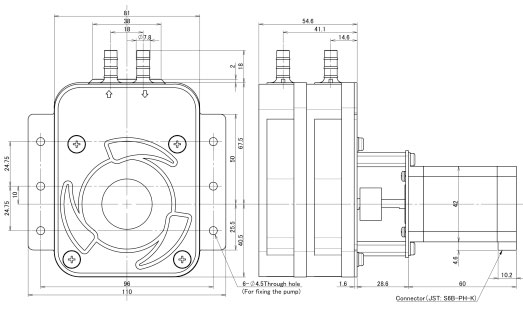

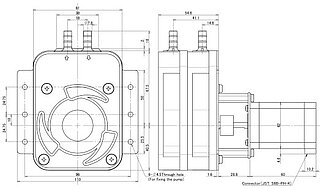

Abmessungen (Schrittmotor-Versionen)
Befestigungsbohrungen
Ring Pump - Schlauchpumpensystem
Durch das Ein-Ring-Prinzip dieser Schlauchpumpen wird unter anderem eine Miniatur-Bauweise und eine sehr lange Betriebs-Lebensdauer des Schlauches ermöglicht. Erfahren Sie mehr über diese Art der Schlauchpumpen und den damit verbundenen Vorteilen auf der Seite zur technischen Übersicht.

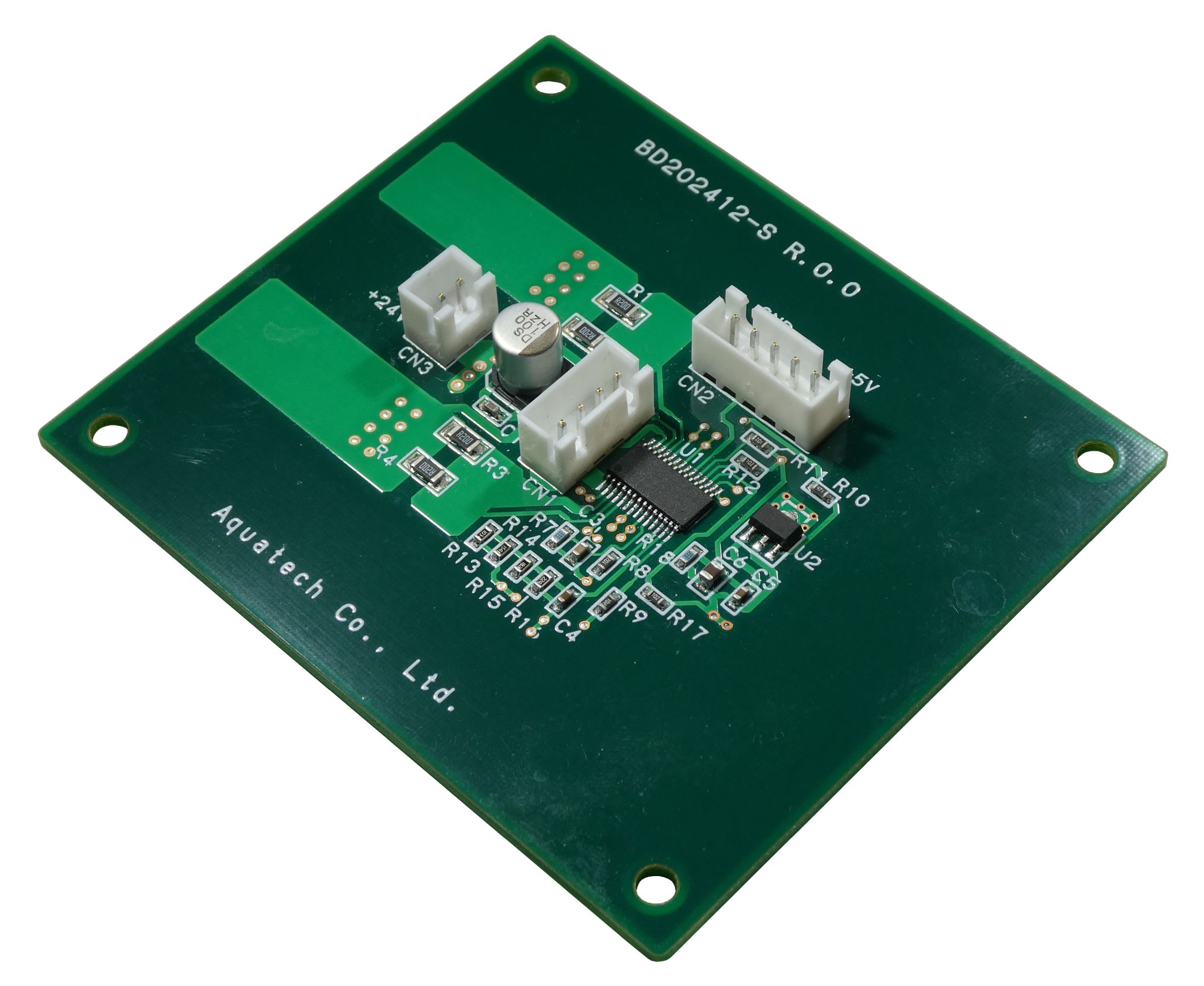

Schrittmotor-Treiber BD202412-S
- Dieser Schrittmotor-Treiber wird verwendet, um den Motor und die Stromversorgung zu verbinden und den Motor über externe Steuersignale zu steuern.
- Ein seperates Steuergerät wird benötigt, um die Steuersignale zu senden.
- Es wird eine Stromversorgung mit 24 V DC und 2 A benötigt.
Downloads
RP-2S Datenblatt 205 KB
