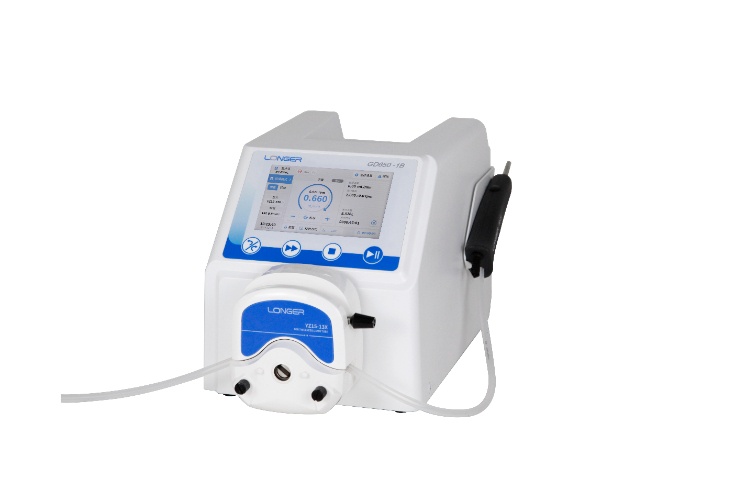

General Dispensing Pump GD‑Serie
Intelligente Dosierpumpen mit farbcodierten Arbeitsmodi, Closed‑Loop‑Durchflussregelung und optionaler Sprachsteuerung.
Beschreibung
Die General Dispensing Pumpen der GD‑Serie bieten eine flexible Lösung für präzises Dosieren, kontinuierliche Förderung und reproduzierbare Abfüllprozesse in Labor, Forschung, Pharma und Industrie. Die Baureihe umfasst sowohl Mehrkanal‑Systeme der GD‑1B‑Serie als auch die GD200‑1C, die das Portfolio um eine kompakte Version mit bis zu vier Pumpenköpfe erweitert.
- Drei farbcodierte Arbeitsmodi: kontinuierlich, zeit‑ und volumenbasiert
- Closed‑Loop‑Durchflussregelung für konstante Förderleistung
- Touchscreen + physische Tasten für einfache, sichere Bedienung
- Sprachsteuerung für kontaktlose Nutzung
- GD200‑1C mit Unterstützung von bis zu view Pumpenköpfe
- Benutzerverwaltung und Log‑Funktionen für Dokumentation und Nachverfolgbarkeit
- Geräuscharmer Betrieb für komfortable Arbeitsumgebungen
- DG-Pumpenkopf mit bis zu 24-Kanälen
Farbcodierte Arbeitsmodi für maximale Übersicht
Alle Modelle der GD‑Serie verfügen über ein übersichtliches Display mit drei farblich klar unterscheidbaren Arbeitsmodi:
- Kontinuierlicher Modus (blau) für gleichmäßige Dauerförderung
- Zeitmodus (violett) für zeitbasierte, wiederholbare Dosierungen
- Volumenmodus / Dispensiermodus (gelb) für präzise, volumenbasierte Abfüllungen
Die visuelle Farbzuordnung erleichtert die Bedienung, erhöht die Übersichtlichkeit und reduziert das Risiko von Fehlbedienungen.
Optionale Closed‑Loop‑Durchflussregelung mit Flow Meter
Mit dem optional erhältlichen Flow Meter lässt sich die GD‑Serie um eine Closed‑Loop‑Durchflussregelung erweitern. In diesem Modus wird der tatsächliche Volumenstrom kontinuierlich gemessen und automatisch mit dem Sollwert abgeglichen. Abweichungen, die z. B. durch Schlauchalterung, Medienwechsel oder Druckschwankungen entstehen, werden in Echtzeit korrigiert.
Dies ermöglicht eine außergewöhnlich stabile und konstante Förderung, insbesondere bei Langzeit‑ und Daueranwendungen. Die Closed‑Loop‑Regelung ist damit ideal für Prozesse, bei denen gleichbleibender Durchfluss, hohe Reproduzierbarkeit und minimale Abweichungen entscheidend sind – etwa in kontinuierlichen Reaktoren, automatisierten Abfülllinien oder experimentellen Dauerläufen.
Vorteile des optionalen Flow Meters auf einen Blick
- Automatische Durchfluss‑Kalibrierung im Continuous Mode
- Konstante Förderleistung über lange Laufzeiten
- Kompensation von Schlauch‑, Medien‑ und Prozessabweichungen
- Höhere Prozessstabilität und Reproduzierbarkeit
- Ideal für Langzeitreaktionen und kontinuierliche Anwendungen
Intuitive Bedienung, Sprachsteuerung und sicheren Zugriff
Die Kombination aus Touchscreen und physischen Bedientasten sorgt für eine einfache, zuverlässige und ergonomische Bedienung – auch im Dauerbetrieb oder mit Handschuhen. Zusätzlich unterstützt die GD‑Serie eine Sprachsteuerung, die eine kontaktlose Bedienung ermöglicht und besonders in hygienisch sensiblen Umgebungen Vorteile bietet. Eine dreistufige Benutzerverwaltung mit exportierbaren Log‑Aufzeichnungen unterstützt zudem Rückverfolgbarkeit, Qualitätssicherung und Audit‑Anforderungen.

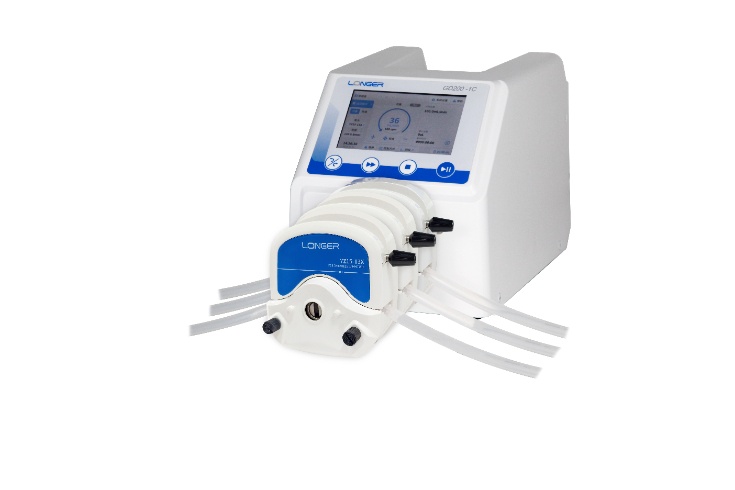

GD200‑1C – Mehrkanal‑Lösung mit bis zu vier Pumpenköpfe
Die GD200‑1C erweitert die GD‑Serie um eine kompakte Dispensing‑Pumpe mit Unterstützung von bis zu vier Pumpenköpfe. Sie eignet sich besonders für Anwendungen, bei denen mehrkanalige Dosierung, platzsparende Integration und hohe Prozesssicherheit gefragt sind. Trotz ihrer kompakten Bauform bietet sie die gleichen intelligenten Funktionen wie die anderen Modelle, einschließlich farbcodierter Betriebsmodi, Closed‑Loop‑Regelung, Sprachsteuerung und Log‑Funktionen.
Produkttabelle – GD Serie
Merkmal
|
GD-Serie (GD200-1B · GD400-1B · GD650-1B · GD200-1C)
|
Pumpentyp
|
General Dispensing Pump
|
Kanäle
|
Einkanal (GD200-1B / GD400-1B / GD650-1B) Bis zu 3 Kanäle (GD200-1C) |
Drehzahlbereich
|
0,01–200 rpm (GD200-1B / GD200-1C) 0,01–400 rpm (GD400-1B) 0,01–650 rpm (GD650-1B) |
Abfüllvolumen
|
0,001 – 9.999 (Einheiten: µL, mL, L)
|
Abfüllzähler
|
0 – 999.999 (0 = unbegrenzt)
|
Intervallzeit
|
0,1 s – 9.999 h
|
Laufzeit
|
0,1 s – 9.999 h
|
Drehzahlauflösung
|
0,01 rpm (<100 rpm), 0,1 rpm (≥100 rpm)
|
Drehzahlgenauigkeit
|
± 0,1 %
|
Arbeitsmodi
|
Kontinuierlich · Zeit · Volumen (farbcodiert)
|
Anzeige
|
5″ Farb-LCD
|
Bedienung
|
Touchscreen + physische Tasten
|
Förderrichtung
|
Rechts- und Linkslauf
|
Kalibrierfunktionen
|
Durchfluss-Kalibrierung, Volumen-Kalibrierung, Auto-Kalibrierung mit Flow Meter (optional)
|
Sprachsteuerung
|
Start / Stopp / Pause / Richtungswechsel / Volllast
|
Steuerungsarten
|
Touch + Tasten · Fußschalter / Handdispenser · externe Signale · Kommunikationsprotokoll
|
Closed-Loop-Regelung
|
Optional mit Flow Meter
|
Rezepturen
|
Bis zu 100 speicherbare Parameter
|
Benutzerverwaltung
|
Dreistufig (Administrator / Entwickler / Bediener)
|
Log-Aufzeichnung
|
Bis zu 4.000 Einträge, exportierbar
|
Zeitgesteuerter Start
|
Countdown & Start zu voreingestelltem Zeitpunkt
|
Tasten- & Display-Sperre
|
Aktivierbar
|
Geräuschpegel
|
≤ 50 dB(A) (GD200-1B) ≤ 55 dB(A) (GD400-1B / GD650-1B / GD200-1C) |
Schutzart
|
IP32
|
Abmessungen (L×B×H)
|
305 × 190 × 201 mm
|
Gewicht (Drive)
|
ca. 3,5 kg (GD200-1B / GD400-1B / GD650-1B) ca. 5,5 kg (GD200-1C) |
Stromversorgung
|
AC 100–240 V, 50/60 Hz
|
Leistungsaufnahme
|
30 W (GD200-1B) / 50 W (GD400-1B) / 60 W (GD200-1C) / 70 W (GD650-1B)
|
Pumpenköpfe - DG-Serie
Pumpenkopf
|
Schlauch
|
Max. Förderleistung (mL/min) (Einkanal-Betrieb) |
(1, 2, 3, 4) × YZ1515X (3-Rollen)
|
13# · 14# · 19# · 16# · 25# · 17# · 18#
|
730 @ 200 U/min 1460 @ 400 U/min 2350 @ 650 U/min |
(1, 2, 3, 4) × YZ1515X (6-Rollen)
|
13# · 14# · 19# · 16# · 25# · 17# · 18#
|
320 @ 200 U/min 640 @ 400 U/min 960 @ 600 U/min |
(1, 2, 3, 4) × YZ2515X
|
15# · 24#
|
530 @ 200 U/min 1060 @ 400 U/min 1730 @ 650 U/min |
(1, 2, 3, 4) × YZ15-13X (YZ II 15)
|
13# · 14# · 19# · 16# · 25# · 17# · 18#
|
730 @ 200 U/min 1460 @ 400 U/min 2350 @ 650 U/min |
(1, 2) × YZ25-13X (YZ II 25)
|
15# · 24# · 35# · 36#
|
1000 @ 200 U/min 2000 @ 400 U/min 3250 @ 650 U/min |
(1, 2) × DMD15-13
|
13# · 14# · 19# · 16# · 25#
|
690 @ 200 U/min 1380 @ 400 U/min 2240 @ 650 U/min |
FG15-13
|
13# · 14# · 19# · 16# · 25# · 17# · 18#
|
800 @ 200 U/min 1600 @ 400 U/min 2600 @ 650 U/min |
FG25-13
|
15# · 24#
|
730 @ 200 U/min 1460 @ 400 U/min 2380 @ 650 U/min |
KZ25-13 (GD200-1C)
|
15# · 24# · 35# · 36#
|
2000 @ 200 U/min
|
PFH01
|
ID 0,5–3,2 mm · Wandstärke 1,6 mm
|
90 @ 200 U/min 159 @ 350 U/min |
PFH02
|
ID 0,6–4,8 mm · Wandstärke 2,4 mm
|
523 @ 200 U/min 930 @ 400 U/min 1046 @ 450 U/min |
DG-1/2/4/6/8/12/16/24 (6-Rollen)
|
ID ≤ 3,17 mm · Wandstärke 0,8–1,0 mm
|
48 @ 100 rpm
|
DG-1/2/4/6/8/12/16/24 (10-Rollen)
|
ID ≤ 3,17 mm · Wandstärke 0,8–1,0 mm
|
32 @ 100 rpm
|
DG15-24
|
16# · 25# · 17#
|
600 @ 200 U/min 1200 @ 400 U/min 1950 @ 450 U/min |
DG15-28
|
ID ≤ 3,17 mm · Wandstärke 0,8–1,0 mm · 13# · 14#
|
75 @ 100 rpm
|
DG15-48
|
ID ≤ 3,17 mm · Wandstärke 0,8–1,0 mm · 13# · 14#
|
75 @ 100 rpm
|
Der gleichzeitige Einsatz mehrerer Pumpenköpfe ist ausschließlich mit der GD200‑1C möglich (bis zu 3 Kanäle). Die Modelle GD200‑1B, GD400‑1B und GD650‑1B sind Einkanal‑Pumpen.
Kassetten Pumpenköpfe der DG Serie mit bis zu 24 Kanälen und 10 Rollen
