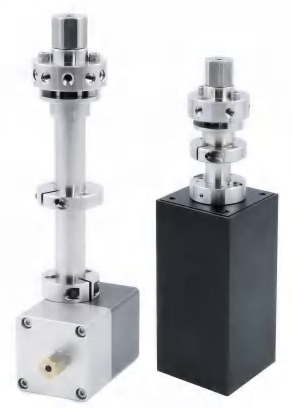

GC Injektionsventile - Bis zu 14 Anschlüsse
Pneumatisch, elektrisch oder handbetrieben
Beschreibung
Injektionsventile für Gaschromatographie (GC), VOC-Analyse-, petrochemische Schalt- und Gasprobenahmeprozesse. Wahlweise können diese Ventile mit Spülfunktion ausgestattet werden.
- Rotor oberflächenbehandelt zur Vermeidung von Anhaftungen und zur Reduzierung des Drehmoments
- Temperaturbeständigkeit: 200°C
- Druckbeständigkeit: 6,9 bar | 100 psi (Gas)
- Bis zu 14 Anschlüsse
- Bohrungsdurchmesser: 0,40 mm, 0,75 mm, 1,0 mm
- Rotormaterial: Nitronic 60 (weitere optional erhältliche Materialien (z.B. Hastelloy Legierungen)
- Verlängerungsstangen: 2", 3", 4", 6"
- Optional: Rotor-Oberflächenpassivierung

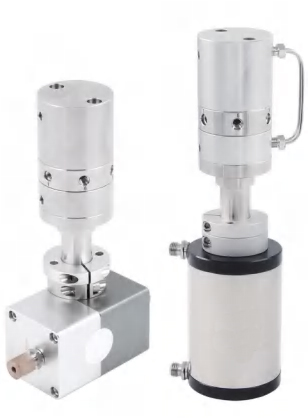

Ventilversionen mit Spülfunktion für ultrareine Gase und toxische Gasproben
Durch die integrierte Spülfunktion eignen sich diese Ventilvarianten hervorragend für ultrareine Gase sowie für toxische Gasproben. Das äußere Spülen mit Schutzgas schirmt die Probe zuverlässig vor Umgebungseinflüssen ab und verhindert sowohl das Eindringen von Luft als auch das mögliche Austreten des Probenmediums. Damit sind die Ventile die ideale Wahl für Anwendungen mit toxischen, leicht entzündlichen oder explosiven Gasen.
Spezifikationen
Anschlussgewinde
|
10-32 UNF | 1/4/28 UNF | 6-40 UNF
|
Bohrungsdurchmesser
|
0,40 mm | 0,75 mm | 1,0 mm
|
Anzahl der Anschlüsse
|
4 | 6 | 8 | 10 | 12 | 14
|
Rotormaterial
|
Nitronic 60 (Standard) | SUS316L | Hastelloy C | Hastelloy B
|
Maximaldruck
|
6,9 bar (100 psi) (Gas)
|
Betriebstemperatur
|
0 – 200 °C
|
Verlängerungsstangen
|
2" | 3" | 4" | 6"
|
Betätigungsart
|
Pneumatisch, elektrisch, manuell
|
Pneumatikdruck
|
2,75 - 5,5 bar (40–80 psi) (bei pneumatischem Antrieb)
|
Betriebsspannung
|
24 VDC ±10 (bei elektrischer Version)
|
Kommunikationsschnittstellen
|
RS232 | RS485 (bei elektrischer Version)
|

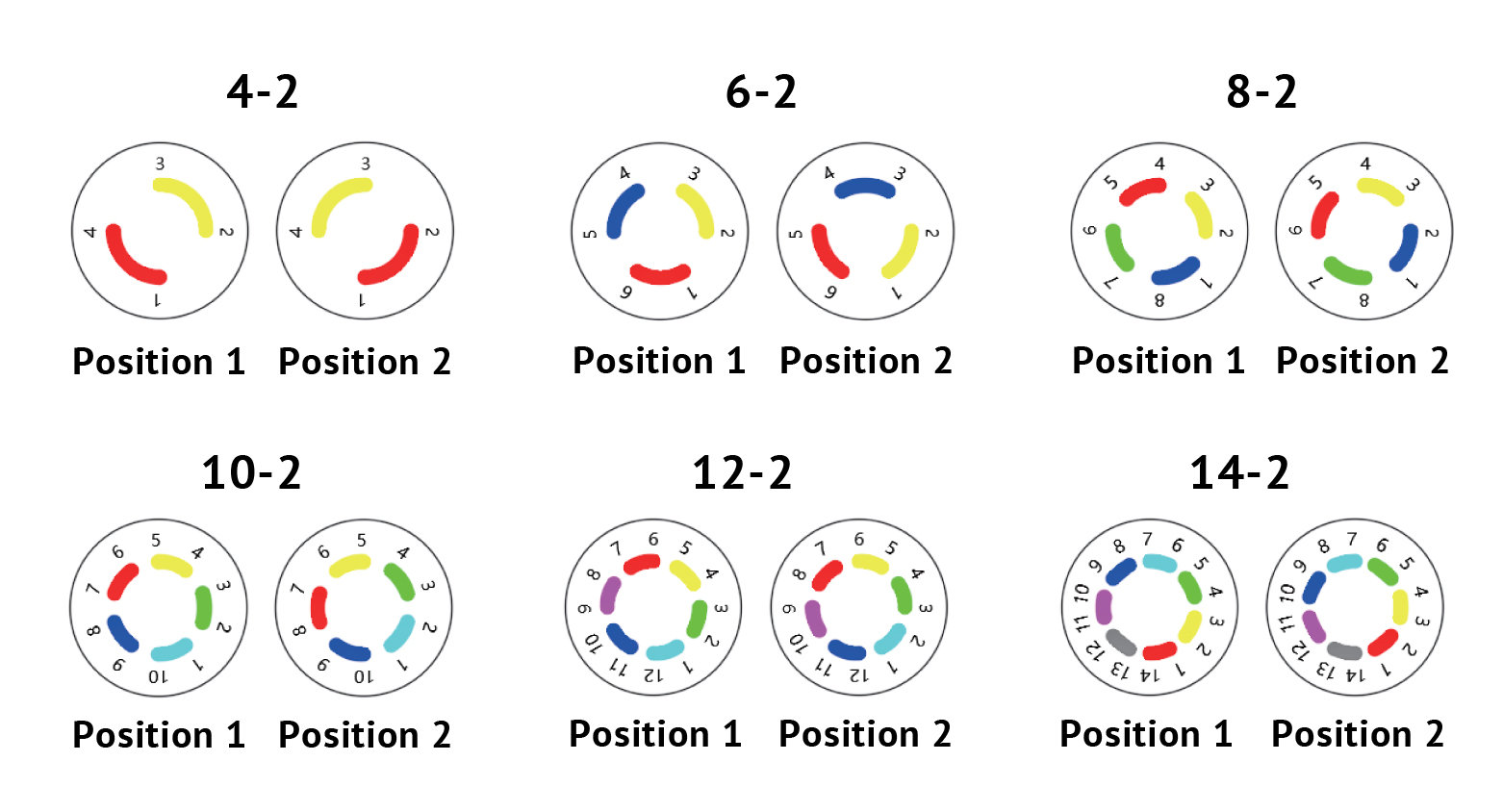

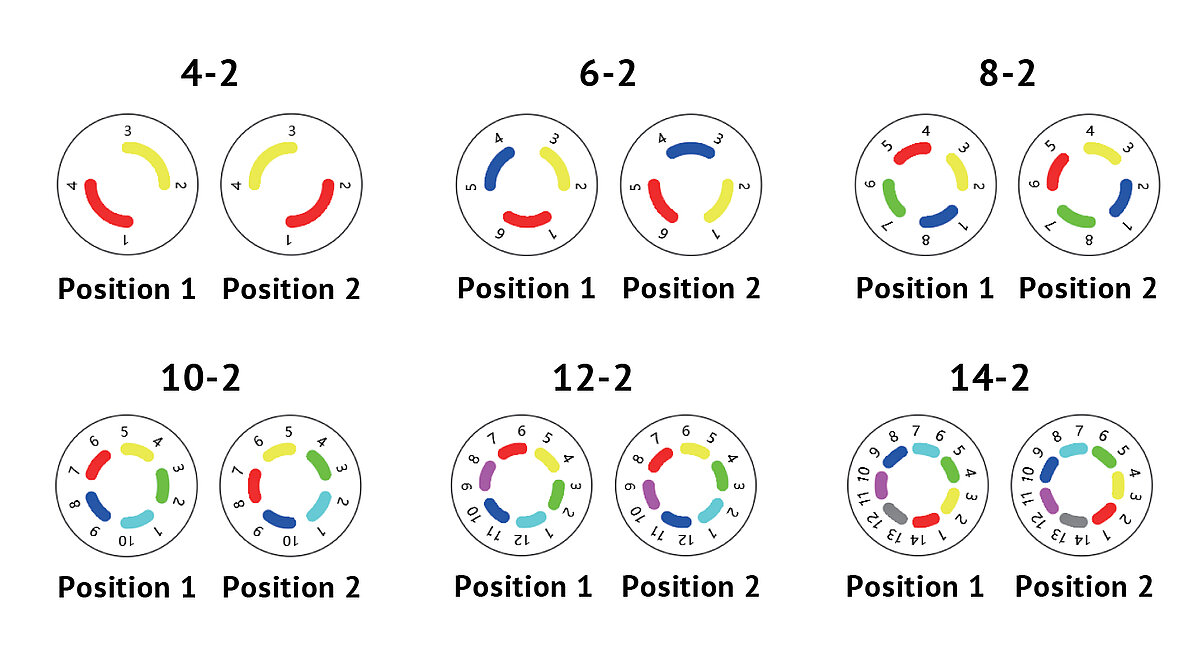

Schema GC-Injektionsventile
