Microfluidic - Ultra miniatur Komponenten für die Fluidiktechnik
Komponenten und Module mit kleinsten Abmessungen und größtmöglicher Leistung.
Beschreibung
Nutzen Sie unsere Erfahrung zur Integration fluidischer Komponenten in Ihrer Microfluidic-Anwendung. Beziehen Sie uns in das Konzept Ihrer Systeme ein, damit wir Sie mit der Gestaltung und der Auswahl entsprechender Komponenten bestmöglich unterstützen können.
Beginnend beim Design, bis hin zu fertigen Prototypen stehen wir und unsere Partner Ihnen mit unserem Wissen und unseren Fertigungsmöglichkeiten gerne zur Seite.
Produktübersicht Systeme für die Entwicklung & Forschung
BMT Software
Mit der BMT Software lassen sich diverse Komponenten steuern und komplexe Abläufe programmieren. Durch die Flexibilität der Software und die fortlaufende Erweiterung mit neuen Komponenten, können Ventile, Pumpen und Sensoren für die eigenen Fluidik-Komponenten flexibel kombiniert und gesteuert werden. Beispielseise:
- Magnetventile (Monostabil & Bistabil)
- Mikroventile mit Formgedächtnislegierungen (Shape-Memory-Alloy)
- Pumpen mit DC-Motor
- Pumpen mit Schrittmotor
- Piezopumpen
- Motorventile / Drehventile
- Mikro-Jet-Ventile
- Durchflusssensoren
- u.v.m.
All-In-One Disposable PDMS Chip
Triangular PDMS Chips kombiniert zu einem Microfludic-System mit integrierten Ventilen und Pumpen.<br><br>Die Pumpen können mit Gleichstrom- oder Schrittmotor angetrieben werden und beide können wie die Ventile mit der BMT-Software gesteuert werden.
Miniatur Chip-Schlauchpumpe
Dieses System integriert eine Schlauchpumpe in einen PDMS Chip. Die Flüssigkeit im Inneren der Kanäle des Chips wird direkt durch die Rollen gefördert. Ausschließlich der wechselbare PDMS Chip ist medienberührend.
Schrittmotor-Pumpen Steuerung
- 2 Anschlüsse
- 0-440mA je Anschluss (konstanter Strom)
- bis zu 1/128 Mikroschritte
- Individuell und programmierbar über Software
- Auch als Stand-alone-Lösung nutzbar
DC Pumpen & Ventil Steuerung
- 5 Anschlüsse
- Anschluss flexibel - Ventil oder Pumpe
- 0 - 24VDC je Anschluss
- PWM Steuerung
- Individuell und programmierbar über Software
- Auch als Stand-alone-Lösung nutzbar
Piezo-Pumpen Steuerung
- bis zu 4 Anschlüsse
- Steuerung: 60 - 340Vp-p und bis zu 60Hz
- Individuell und programmierbar über Software
- Auch als Stand-alone-Lösung nutzbar
Präzise Labor-Schlauchpumpe mit großem 7" Display
- Geschwindigkeit: 0,1 – 100 | 300 | 600 U/min
- CW/CCW
- Geschwindigkeitsauflösung: 0,1 U/min (bei <100U/min), 1 U/min (bei >=100U/min),
- Förderrate: 0,15µl/min - 3000 ml/min
Hoch-Präzise Mikroliter-Labor-Schlauchpumpe - 0,01 U/min Auflösung
- Mit präziser Drehzahlregelung in 0,01 U/min Auflösung (10000:1 Turndown-Verhältnis) und Durchflusskalibrierfunktion.
- Hohe Genauigkeit.
- Förderraten: 0,00015 ml/min-500 ml/min
- max. Anzahl der Kanäle: 8
Präzise Labor-Schlauchpumpe bis 3000 ml/min - IP67
- Mit einem Gehäuse aus Aluminiumlegierung hat die Pumpe eine gute Korrosionsbeständigkeit und kann in korrosiven Umgebungen eingesetzt werden.
- Mit hoher IP-Schutzart (IP 67) kann die Pumpe in nasser und staubiger Umgebung eingesetzt werden.
- Flussraten: 0-3000 ml/min
LSPOne - Microfluidic Spritzenpumpensystem
Labor-Spritzenpumpensystem mit integriertem Drehventil für Experimente und Entwicklung unter anderem in der Mikrofluidik.
Die hochpräzise Dosierung und die nahezu pulslosen Strömungsströme machen es zum perfekten Werkzeug für die Handhabung mehrerer Flüssigkeiten im Bereich von Nanoliter bis Milliliter.
Miniatur Motorventil (Low power) P200-O
- Mit BMT Software ansteuerbar und programmierbar
- Low power: 5-10 VDC - max. 0,5 A
- Gewicht: ca. 300g
- Abmessungen: 29 x 38,3 x 111,8 mm
- Rotation 180°: 1500 ms
Motorventil schnelldrehend P201-O
- Mit BMT Software ansteuerbar und programmierbar
- Schnelldrehend: 8-24 VDC - max. 2 A
- Gewicht: ca. 650g
- Abmessungen: 42,3 x 60 x 95,9 mm
- Rotation 180°: 400 ms
Beispiele zu Modulen der Microfluidic mit OEM Komponenten

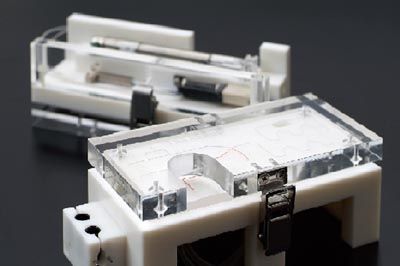

Microfluidic Modul 1
In diesem Modul wird ein Kunststoff-Chip mit einer Reagenz vorgefüllt.
Dieses Modul besteht aus folgenden Komponenten:
Microfluidic Modul 2
In diesem Modul sind die grundlegenden Analyseprozesse abgebildet. Beginnend mit Injizieren der Probe über das Mischen mit der Reagenz bis zur Detektion. Verwendung findet hierbei ein Kunststoff-Chip mit Y-Kanälen. Die Probe wird durch eine Miniatur Schlauchpumpe zugeführt und mittels einer Elektro-Osmotischen Pumpe mit der vorgefüllten Reagenz vermischt. Der Chip wurde als Einweg-Chip entwickelt und kann einfach an dem Modul gewechselt werden.
Dieses Modul besteht aus folgenden Komponenten:
Microfluidic Modul 3
In diesem Modul wird das Zuführen und Mischen zweier Flüssigkeiten auf einem Film-Chip von nur 225µm Dicke gezeigt. Das Mischverhältnis kann direkt über die Ansteuerung der angeflanschten Ultra Miniatur Magnetventile gesteuert werden.
Dieses Modul besteht aus folgenden Komponenten:
