Durchflusssensor für Flüssigkeiten - Differenzdruckmessprinzip

Mit USB Anschluss zur schnellen Evaluierung.

Durchflusssensor

Beschreibung

  • Ausführung mit USB und RS485-Schnittstelle zur schnellen Evaluierung
  • Kontinuierliche Abtastung mit 100Hz
  • Volumenstrommessungen für bis zu 15 ml/min, 30 ml/min oder 100 ml/min
  • Messung von Dosiervolumina ab 20 μl
  • Für Wasser, Öl und andere niederviskose Medien (bis 100 mPas)
  • Nicht anfällig auf Gasblasen
  • Kurze Reaktionszeit
  • Integrierte Temperatur und Druckmessung
  • Geeignet zur Messung von Wasserstoffperoxid (H2O2)

Technische Spezifikationen

Messprinzip
Differenzdruck Durchflussmessung
Anschluss
¼-28 UNF flat bottom (andere Anschlüsse auf Anfrage)
Medienberührende Materialien
PEEK, FPM, 1.4301 Edelstahl, Fluorosilicone
Abmessungen
72 x 40 x 15 mm
Gewicht
20 g
Messgenauigkeit
< ± 2 %
Kommunikationsschnittstellen
RS-485, USB
Abtastrate
100 Hz
Ausleseintervall
0.01 - 100 s
Betriebsspannung
5 VDC
Leistungsaufnahme
< 50 mA (Standby)
Medienkalibrierung
Konfiguration mittels Eingabe von Viskosität und Dichte

Versionen

Parameter
Symbol
V-15
V-30
V-100
Durchflussrate
V’
0 - 15 ml/min
0 - 30 ml/min
0 - 100 ml/min
Kalibrierte Durchflussrate
V’
1 - 15 ml/min
3 - 30 ml/min
10 – 100 ml/min
Arbeitsdruck
pw
0 - 1,8 bar (absolut)
0 - 1,8 bar (absolut)
0 - 1,8 bar (absolut)
Oberdruckverträglichkeit
po
4 bar (absolut)
4 bar (absolut)
4 bar (absolut)
Berstdruck
pb
6 bar (absolut)
6 bar (absolut)
6 bar (absolut)
Temperaturbereich
Tw
10 - 50 °C
10 - 50 °C
10 - 50 °C
Anstiegszeit Sprungantwort
T63
10 ms
10 ms
10 ms
Durchmesser des Restriktors
Dmin
200 µm
300 µm
500 µm

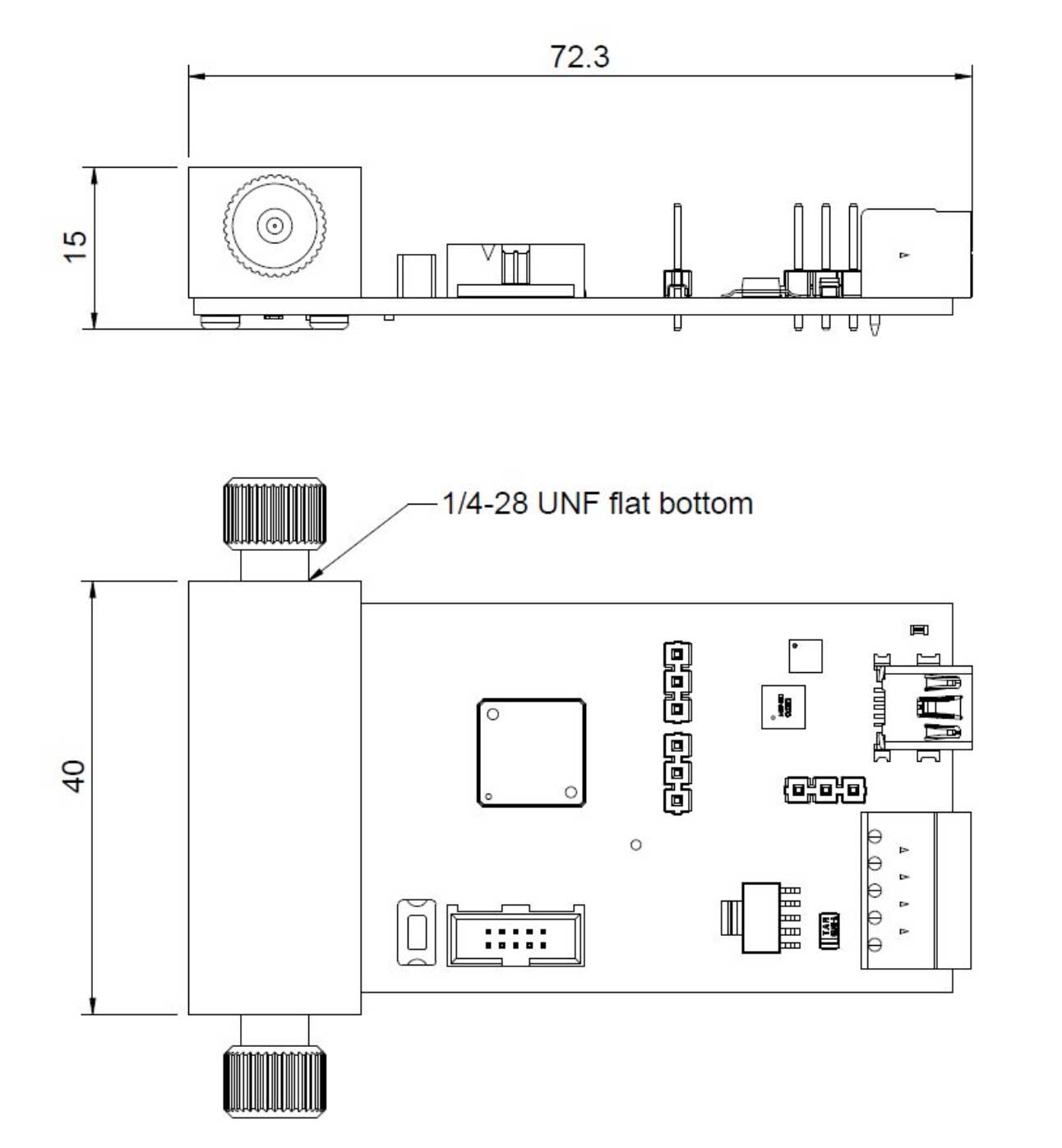

Abmessungen

Durchflusssensor Abmessungen

Allgemeine Informationen zu den Durchflusssensoren

Diese Sensoren wurden für das Messen von dynamischen Dosierprozessen konzipiert, so dass Tropfen ab 20 Mikroliter erfasst werden können. Durch die schnelle, kontinuierliche Abtastrate werden beim Messen auch kurze Ereignisse wie ein Puls oder eine Luftblase erfasst. Die Durchflusssensoren messen den Durchfluss konstant mit 100 Hz, unabhängig von der Konfiguration des Ausleseintervall, welches auf einen Wert zwischen 0,01 und 100 Sekunden eingestellt werden kann.

Lesen Sie mehr zu dem Messprinzip der Durchflusssensoren und zu den Vorteilen:



H2O2-small

Sensorevaluierung mittels BMT Software

Nutzen Sie die BMT Software zur schnellen und einfachen Evaluierung des Durchflusssensors. Unsere Evaluation-Kits bieten alle Tools und Komponenten, die für einen schnellen Einstieg benötigt werden.

Mehr Informationen zur Software finden Sie in unserem Wiki: https://wiki.pumps-valves.eu/Differential_Pressure_Flow_Sensor

BMT Software Durchflusssensor
